Dufiúsoláthraíonn anChopper coscánaithemar réiteach coscánaithe dinimiciúil seachtrach do thiomáineann minicíochta athraitheach (VFDs), ag cabhrú le rialú a dhéanamh ar voltas bus DC nuair a oibríonn mótair mar ghineadóirí le linn luasmhoillithe tapa nó ualaí ollchóiriúcháin. Deartha do chórais tiomána 220V, 380V, agus 690V, is féidir Sraith CBU a chumrú de réir cumhachta coscánaithe, timthriall dleachta, voltas bus DC, sonraíochtaí friotóra, agus riachtanais suiteála.
Is eochair-chomhpháirt lasctha i gcóras coscánaithe dinimiciúil é chopper coscánaithe. Nuair a luasmhoillíonn mótar, féadann fuinneamh athghiniúna sreabhadh ar ais isteach i mbus DC an VFD agus a voltas a ardú. Mura ndéantar an fuinneamh seo a rialú i gceart, d'fhéadfadh cosaint róvoltais nó múchadh neamhrialaithe a bheith ag an tiomáint. Déanann mionghearrthóir coscánaithe monatóireacht ar voltas bus DC agus aistríonn sé ciorcad IGBT go tapa chun an iomarca fuinnimh a aistriú chuig friotóir coscánaithe, áit a ndéantar teas a thiontú. Míníonn an t-alt seo conas a oibríonn choppers coscánaithe, a bpríomhpharaiméadair theicniúla, critéir roghnúcháin, iarratais, feidhmeanna cosanta, agus breithnithe suiteála.
Clár na nÁbhar
- Cad é Chopper Coscánaithe?
- Conas a Oibríonn Chopper Coscánaithe?
- Cad iad na paraiméadair theicniúla atá tábhachtach?
- Cén chaoi ar chóir duit mionghearrthóir coscánaithe a roghnú?
- Cá Úsáidtear Choppers Coscánaithe?
- Chopper Coscánaithe vs. Friotóir Coscánaithe
- Cad iad na Feidhmeanna Cosanta atá Tábhachtach?
- Breithnithe Suiteála agus Coimisiúnaithe
- Cúrsaí Déantúsaíochta agus Cáilíochta
- Ceisteanna Coitianta

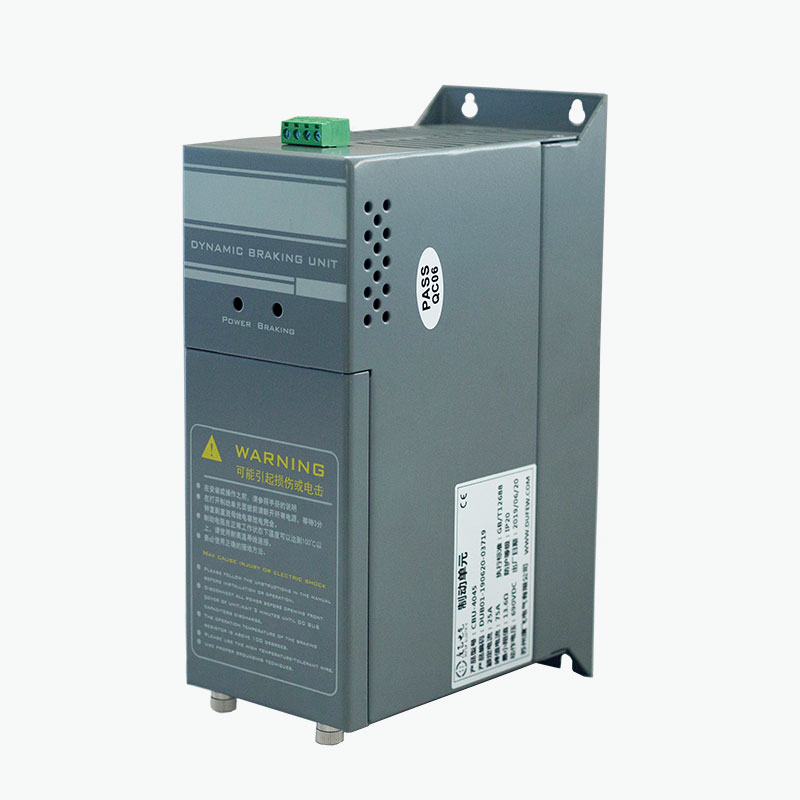

Cad é Chopper Coscánaithe?
Is gléas lasctha leictreonach é chopper coscánaithe a úsáidtear sa chiorcad idirmheánach DC de thiomáint minicíochta athraitheach. Is é a phríomhchuspóir rialú a dhéanamh ar ardú voltas bus DC de bharr fuinneamh athghiniúna.
Le linn gnáthoibriú mótair, déantar fuinneamh leictreach a thiontú go fuinneamh meicniúil. Mar sin féin, nuair a luasmhoillíonn ualach ard-táimhe, is féidir leis an mótar oibriú go sealadach mar ghineadóir. Ansin déantar fuinneamh meicniúil a thiontú ar ais go fuinneamh leictreach agus a aistriú chuig an mbus DC. Méadaíonn an fuinneamh athghiniúna seo an voltas nasc DC.
Soláthraíonn mionghearrthóir coscánaithe cosán rialaithe don bhreis fuinnimh seo. Nuair a shroicheann an voltas bus DC a thairseach coscánaithe réamhshocraithe, casann ciorcad lasctha IGBT an chopper agus stiúrann sé fuinneamh i dtreo friotóra coscánaithe seachtrach. Tiontaíonn an friotóir an fuinneamh leictreach go teas, ag cuidiú leis an mbus DC a choinneáil laistigh de raon oibriúcháin cuí.
Dá bhrí sin, ní dhéanann chopper coscánaithe fuinneamh a scaipeadh go neamhspleách. Ina áit sin, rialaíonn sé cathain agus conas a bhíonn an friotóir coscánaithe ceangailte leis an mbus DC.
Conas a Oibríonn Chopper Coscánaithe?
Tá an prionsabal oibríochta bunaithe ar mhonatóireacht uathoibríoch voltas bus DC agus ar aistriú leictreonach tapa. Is féidir achoimre a dhéanamh ar an bpróiseas iomlán mar seo a leanas:
- Luasghéarú mótair:Ordaíonn an VFD don mhótar luas a laghdú.
- Oibríocht athghiniúnach:Feidhmíonn an mótar go sealadach mar ghineadóir.
- Ardaíonn voltas bus DC:Filleann fuinneamh leictreach athghiniúnach go nasc DC an tiomántáin.
- Brath tairsí:Aimsíonn an chopper coscánaithe go bhfuil an voltas bus DC tar éis a leibhéal oibriúcháin cumraithe a bhaint amach.
- Athrú IGBT:Seoltar agus cuireann an ciorcad lasctha cosán chuig an bhfriotóir coscánaithe.
- Diomailt fuinnimh:Athraíonn an friotóir coscánaithe an fuinneamh leictreach breise go teas.
- Múchadh:Nuair a thiteann an voltas bus DC faoi bhun na tairsí scaoilte, casann an chopper as.
Is féidir leis an timthriall lasctha seo a dhéanamh arís go tapa le linn coscánaithe. Is é an toradh ná diomailt fuinnimh athghiniúnach rialaithe gan rialtóir seachtrach ar leith a bheith ag teastáil le haghaidh monatóireachta voltais bhunúsach.
Maidir le hiarratais a bhfuil coscánaithe go minic nó fuinneamh athghiniúnach ard acu, is féidir le mionghearrthóir coscánaithe seachtrach a bheith úsáideach go háirithe nuair nach leor cumas coscánaithe inmheánach VFD.
Cad iad na paraiméadair theicniúla atá tábhachtach?
Is féidir córas coscánaithe mí-oiriúnach a bheith mar thoradh ar chopper coscánaithe a roghnú bunaithe ar chumhacht mótair amháin. Ba cheart na coinníollacha athghiniúna iarbhír, voltas bus DC, minicíocht coscánaithe, tréithe friotóra, agus timthriall dualgas a mheas.
| Paraiméadar | Dufiú Sraith Tagartha CBU | Tábhacht Innealtóireachta |
|---|---|---|
| Voltas an Chórais | 220VAC / 380VAC / 690VAC | Cinneann an tiomáint infheidhme agus aicme voltas bus DC |
| Voltas Coscánaithe 220V | DC340 / 360 / 380 / 400 / 420V ±10V | Soláthraíonn sé tairseacha coscánaithe in-roghnaithe do chórais chomhoiriúnacha |
| Voltas Coscánaithe 380V | DC630 / 660 / 690 / 730 / 760V ±10V | Meaitseálann sé cumraíochtaí éagsúla tiomána 380V-aicme |
| Voltas Coscánaithe 690V | DC1140V ±10V | Deartha do chórais tiomána aicme 690V atá comhoiriúnach |
| Modh Rialaithe | Monatóireacht uathoibríoch voltas bus DC | Ligeann sé don chopper freagairt go huathoibríoch ar choinníollacha athghiniúna |
| Freagra Comhthreomhar | ≤1ms | Tacaíonn sé le hathrú comhordaithe i bhfoirmíochtaí comhthreomhara |
| Teocht Tosaigh Fan | Thart. 45°C | Cuidíonn sé le teas a bhainistiú le linn ualaí coscánaithe níos airde |
| Cosaint ar Thar teochta | Thart. 85°C | Soláthraíonn cosaint theirmeach don chiorcad coscánaithe |
| Rátáil Cosanta | IP20 nó níos airde | Léiríonn sé leibhéal cosanta imfhálú na cumraíochta is infheidhme |
| Caighdeán Infheidhme | GB/T 12668 | Tacaíonn sé le comhlíonadh teicniúil do threalamh infheidhme a bhaineann le tiomáint |
Ba cheart voltas deiridh, múnla, cumraíocht leictreach, agus cumas coscánaithe a dhearbhú i gcónaí i gcoinne na riachtanais shonracha VFD agus iarratais.
Cén chaoi ar chóir duit mionghearrthóir coscánaithe a roghnú?
Tosaíonn roghnú gairmiúil leis na coinníollacha coscánaithe seachas an chopper a mheaitseáil go simplí le cumhacht rátáilte an mhótair. Is féidir le córas a stopann mótar beag go minic coinníollacha teirmeach níos déine a ghiniúint ná mótar níos mó a choscann ach ó am go chéile.
I measc na bpríomhfhachtóirí roghnaithe tá:
- Voltas an chórais tiomána:Deimhnigh go bhfreagraíonn rang voltais an chopper don chóras VFD.
- Cumhacht mótair:Bain úsáid as rátáil mótair mar thagairt do mhéid iomlán an chórais.
- táimhe luchtaithe:Go ginearálta gineann ualaí ard- táimhe níos mó fuinnimh athghiniúna le linn luasmhoillithe tapa.
- Am luasmhoillithe:Is féidir le hamanna stad níos giorra an chumhacht coscánaithe mheandarach a mhéadú.
- Minicíocht coscánaithe:Méadaíonn timthriallta coscánaithe arís agus arís eile strus teirmeach.
- Friotóir coscánaithe:Ní mór luach friotaíochta, rátáil cumhachta, agus timthriall dleachta a bheith ag luí leis an chopper.
- Teocht chomhthimpeallach:Is féidir le teocht chomhthimpeallach níos airde an toilleadh teirmeach atá ar fáil a laghdú.
- Aeráil comh-aireachta:Tá sruth aeir leordhóthanach agus imréiteach suiteála riachtanach le haghaidh diomailt teasa.
- Oibriú comhthreomhar:Féadfar mionghearrthóirí a chur san áireamh nuair a sháraíonn an riachtanas coscánaithe cumas aonaid amháin.
Le haghaidh meastóireachta innealtóireachta, cuimsíonn faisnéis úsáideach an tsamhail VFD, rátáil mótair, cineál ualaigh, am luasmhoillithe riachtanach, minicíocht coscánaithe, sonraíochtaí an fhriotóra atá ann cheana féin, agus an timthriall dualgais ionchais.
Cá Úsáidtear Choppers Coscánaithe?
Tá feidhm ag choppers coscánaithe go forleathan maidir le córais tiomána tionsclaíocha áit ar féidir le luasmhoilliú tapa, táimhe ard, nó ualaí ollchóiriúcháin fuinneamh suntasach a thabhairt ar ais don bhus DC.
| Iarratas | Riachtanas Coscánaithe tipiciúla |
|---|---|
| Ardaitheoirí | Rialaíonn sé fuinneamh athghiniúna le linn taistil anuas agus luasmhoilliú tapa |
| Trealamh Ardaithe | Láimhseálann sé fuinneamh athghiniúna a tháirgtear agus ualaí a ísliú |
| Craenacha | Tacaíonn coscánaithe dinimiciúil ar ualaí ardaithe agus ard-táimhe |
| Lártheifneoirí | Bainistíonn sé fuinneamh a ghintear le linn stad tapa |
| Iompróirí | Rialaíonn sé voltas bus DC nuair a bhíonn ualaí ag gluaiseacht gineann fuinneamh athghiniúnach |
| Innealra Teicstíle | Tacaíonn sé le timthriallta luasghéaraithe agus luasmhoillithe go minic |
| Innealra Páipéir | Cuidíonn sé le riachtanais coscánaithe dinimiciúla a bhainistiú i dtáirgeadh leanúnach |
| Uirlisí Meaisín | Tacaíonn sé le stad tapa agus luasmhoilliú rialaithe |
| Meaisíní Níochán Tionscail | Láimhseálann sé timthriallta coscánaithe arís agus arís eile |
Chopper Coscánaithe vs. Friotóir Coscánaithe
Is míthuiscint choitianta é go gcomhlíonann an chopper coscánaithe agus an friotóir coscánaithe an fheidhm chéanna. I ndáiríre, is comhpháirteanna comhlántacha iad laistigh de chóras coscánaithe dinimiciúil.
| Comhpháirt | Príomhfheidhm |
|---|---|
| Bus DC | Soláthraíonn sé an nasc leictreach idir an VFD agus ciorcad coscánaithe |
| Chopper coscánaithe | Rialuithe nuair a aistrítear fuinneamh athghiniúnach ón mbus DC |
| Friotóir Coscánaithe | Tiontaíonn sé fuinneamh leictreach aistrithe go teas |
Feidhmíonn an chopper mar an rialtóir lasctha, agus feidhmíonn an friotóir mar eilimint diomailt fuinnimh. Ní mór an dá chomhpháirt a mheaitseáil i gceart leis an gcóras tiomána agus leis an timthriall dleachta coscánaithe.
Cad iad na Feidhmeanna Cosanta atá Tábhachtach?
Toisc gur féidir le ciorcaid choscánaithe fuinneamh leictreach agus teirmeach substaintiúil a láimhseáil, tá feidhmeanna cosanta tábhachtach le haghaidh oibriú tionsclaíoch iontaofa. Ag brath ar an gcumraíocht roghnaithe, is féidir le Sraith Dufew CBU roinnt feidhmeanna cosanta a ionchorprú.
- Cosaint overvoltage bus DC
- Cosaint gearrchiorcaid coscánaithe
- Cosaint ró-teocht
- Cosaint locht lucht leanúna fuaraithe
- Aschur sealaíochta locht
Is féidir leis an sealaíocht locht comhartha a sholáthar do chóras rialaithe seachtrach nuair a tharlaíonn riocht locht sainithe. Is féidir leis seo cabhrú leis an gciorcad coscánaithe a chomhtháthú i straitéis um uathoibriú agus cosanta tionsclaíoch níos leithne.
Breithnithe Suiteála agus Coimisiúnaithe
Tá suiteáil cheart riachtanach do shábháilteacht leictreach agus feidhmíocht coscánaithe araon. Sula ndéantar copper coscánaithe a choimisiúnú, ba cheart d'innealtóirí an ciorcad coscánaithe iomlán a fhíorú seachas an chopper a sheiceáil ina aonar.
- Deimhnigh go bhfuil an rang voltais chopper ag teacht leis an gcóras tiomána.
- Fíoraigh polaraíocht an bhus DC roimh nascadh.
- Seiceáil friotaíocht agus rátáil cumhachta an fhriotóra coscánaithe.
- Cinntigh go bhfuil na teirminéil go léir nasctha i gceart agus go bhfuil siad teannaithe go daingean.
- Cuir aeráil leordhóthanach agus imréiteach suiteála ar fáil.
- Sreangú cumhachta a scaradh ó rialú íogair agus sreangú comhartha nuair is cuí.
- Ceangail an ciorcad sealaíochta locht nuair a éilíonn an ailtireacht rialaithe é.
- Déan iniúchtaí leictreacha roimh an córas a fhuinneamh.
Is féidir le fuarú aeir éigeantais a bheith tábhachtach d’fheidhmchláir a bhaineann le minicíocht choscánaithe ard nó cumhacht coscánaithe substaintiúil. Braitheann feidhmíocht theirmeach iarbhír ar chumhacht coscánaithe, timthriall dualgas, teocht chomhthimpeallach, aeráil comh-aireachta, imréiteach suiteála, agus minicíocht oibriúcháin.
Ba cheart do phearsanra leictreach cáilithe suiteáil agus coimisiúnú a dhéanamh de réir na gcáipéisí táirge agus na gceanglas leictreach is infheidhme.
Cúrsaí Déantúsaíochta agus Cáilíochta
I gcás custaiméirí tionsclaíocha a cheannaíonn chopper coscánaithe ó mhonaróir nó soláthraí sa tSín, ba cheart feidhmíocht an táirge a mheas mar aon le cumas déantúsaíochta, nósanna imeachta tástála, doiciméadú agus tacaíocht theicniúil.
Déanann Dufew Electric comhpháirteanna leictreonaic cumhachta a mhonarú le haghaidh tiomáint thionsclaíoch agus feidhmeanna rialaithe cumhachta, lena n-áirítear choppers coscánaithe, friotóirí coscánaithe, aonaid choscánaithe, imoibreoirí, scagairí, claochladáin, agus friotóirí tionsclaíocha.
Ag brath ar chumraíocht an táirge, d'fhéadfadh go n-áireofaí le rialú cáilíochta:
- Cigireacht ábhair ag teacht isteach
- Cigireacht ar nasc leictreach
- Tástáil friotaíochta inslithe
- Tástáil neart tréleictreach
- Fíorú feidhm a athrú
- Fíorú feidhm cosanta
- Cigireacht lucht leanúna fuaraithe
- Iniúchadh críochfoirt agus tríthoiseach
- Iniúchadh táirge deiridh agus pacáistiú
Déantar an tSraith CBU a mhonarú de réir riachtanais infheidhme GB/T 12668, agus coimeádann Dufew Electric deimhnithe ISO agus CE ábhartha laistigh dá chóras cáilíochta agus comhlíonta táirgí. Ba cheart doiciméid deimhniúcháin sonracha agus taifid theicniúla a dhearbhú de réir na riachtanas múnla agus tionscadail roghnaithe.
Ceisteanna Coitianta Faoi Choppers Coscánaithe
1. Cad é príomhchuspóir chopper coscánaithe?
Rialaíonn mionghearrthóir coscánaithe fuinneamh athghiniúna a chuirtear ar ais chuig bus DC an VFD le linn luasmhoillithe mótair nó oibríocht ollchóirithe. Aistríonn sé an fuinneamh breise go dtí friotóir coscánaithe chun cuidiú le cosc a chur ar ró-voltas bus DC.
2. An gcuirtear friotóir coscánaithe in ionad chopper coscánaithe?
Comhlíonann an dá chomhpháirt feidhmeanna éagsúla. Rialaíonn an chopper coscánaithe an cosán lasctha, agus athraíonn an friotóir coscánaithe fuinneamh leictreach athghiniúnach go teas. De ghnáth déantar iad a dhearadh chun oibriú le chéile.
3. An féidir le chopper coscánaithe amháin tacú le hiarratas coscánaithe ard-chumhachta?
Braitheann sé ar an gcumhacht coscánaithe riachtanach, timthriall dualgas, voltas bus DC, cumraíocht friotóra, agus múnla roghnaithe. I gcás nach leor aonad amháin, féadfar ilchorpairí comhoiriúnacha a nascadh go comhthreomhar de réir dearadh an chórais.
4. Cé na córais voltais is féidir le Sraith CBU Dufew a thacú?
Tá an Sraith CBU ar fáil do chórais tiomána 220V, 380V, agus 690V. Ní mór an tsamhail chuí agus an voltas coscánaithe a roghnú de réir saintréithe bus DC an VFD agus an t-iarratas.
5. Cén fhaisnéis ba chóir a sholáthar nuair a iarrtar ar chopper coscánaithe?
Le haghaidh roghnú teicniúil cruinn, cuir an tsamhail tiomána, voltas an chórais, cumhacht mótair, cineál ualaigh, am luasmhoillithe, minicíocht coscánaithe, cumhacht coscánaithe riachtanach, sonraíochtaí friotóra coscánaithe, timthriall dleachta, coinníollacha comhthimpeallacha agus ceanglais suiteála ar fáil nuair a bhíonn siad ar fáil.
Conclúid
A roghnaithe i gceartChopper coscánaitheról tábhachtach a bheith aige maidir le fuinneamh athghiniúna a rialú agus voltas bus DC cobhsaí a chothabháil in iarratais VFD a éileamh. Ó ardaitheoirí agus craenacha go lártheifneoirí, iompróirí, trealamh teicstíle, agus uirlisí meaisín, is féidir leis an meascán ceart de chopper, friotóir coscánaithe, córas fuaraithe, agus feidhmeanna cosanta feabhas a chur ar iontaofacht coscánaithe dinimiciúil. Má tá tú ag meastóireacht ar chopper coscánaithe le haghaidh córas tiomána nua nó má tá cabhair uait chun voltas, cumhacht coscánaithe, sonraíochtaí friotóra agus timthriall dleachta a mheaitseáil,déan teagmháil linnchun do riachtanais iarratais a phlé le Dufew Electric agus cumraíocht oiriúnach a aithint.
