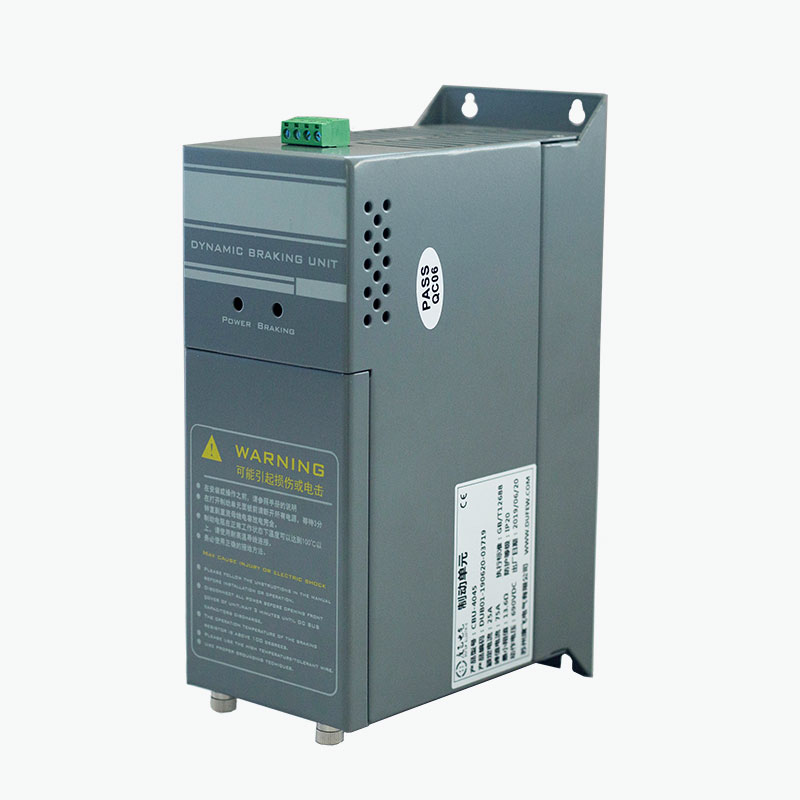

Úsáidtear modúl coscánaithe nuair a bhíonn cumas coscánaithe dinimiciúil breise ag teastáil ó thiomáint minicíochta athraitheach. Soláthraíonn sé cosán leictreach rialaithe le haghaidh fuinneamh athghiniúna nuair a ardaíonn an voltas DC-bus le linn coscánaithe.
Tá an Sraith CBU ceangailte idir an bus VFD DC agus friotóir coscánaithe seachtrach. Déanann an modúl monatóireacht ar voltas DC-bus agus rialaíonn sé ciorcad lasctha IGBT de réir na tairsí coscánaithe cumraithe.
Murab ionann agus córas tiomána athghiniúnach, ní thugann an ciorcad coscánaithe fuinneamh ar ais chuig an eangach fóntais. Ina áit sin, aistrítear an fuinneamh athghiniúna chuig an bhfriotóir coscánaithe agus a thiontú go teas.
Tá an chumraíocht seo infheidhme maidir le córais tiomána nach leor cumas coscánaithe ionsuite an VFD nó ina bhfuil ciorcad coscánaithe seachtrach ag teastáil.
Le linn gnáthoibriú mótair, soláthraítear fuinneamh leictreach ón VFD chuig an mótar. Le linn luasmhoillithe tapa nó oibríocht ollchóirithe, is féidir treo an tsreafa fuinnimh a aisiompú agus oibríonn an mótar go sealadach mar ghineadóir.
Ansin cuirtear an fuinneamh athghiniúna ar ais chuig bus DC an VFD, rud a fhágann go n-ardóidh voltas an bhus.
Freagraíonn Sraith CBU don athrú voltais seo tríd an seicheamh seo a leanas:
Ardaíonn Voltas DC-Bus → Casann IGBT Air → Faigheann Friotóir Coscánaithe Fuinneamh Athghiniúnach → Tiontaítear Fuinneamh go Teas → Titeann Voltas DC-Bus → Múchtar IGBT
Feidhmíonn an IGBT mar sin mar lasc rialaithe go leictreonach idir an bus DC agus an friotóir coscánaithe.
Cinneann an tairseach lasctha cathain a éiríonn an ciorcad coscánaithe gníomhach, agus cinneann an friotóir cé mhéad fuinneamh athghiniúnach is féidir a scaipeadh. Dá bhrí sin ní mór an modúl agus an friotóir a roghnú de réir an voltas tiomána, an chumhacht coscánaithe, an minicíocht coscánaithe, agus an timthriall dualgais.
Úsáideann Sraith CBU dearadh comhtháite ar leibhéal an bhoird. Tá na príomhfheidhmeanna coscánaithe agus monatóireachta ionchorpraithe sa mhodúl seachas iad a dháileadh ar roinnt comhpháirteanna rialaithe ar leithligh.
Cuimsíonn an modúl:
- Ciorcad lasctha cumhachta IGBT
- Brath voltas bus DC
- Ciorcad rialaithe coscánaithe
- Monatóireacht teochta
- Rialú lucht leanúna fuaraithe
- Cosaint locht
- Aschur locht sealaíochta
- Críochfoirt fhriotóra bus DC agus coscánaithe
Tá an struchtúr beartaithe le haghaidh comhtháthú díreach isteach i gcaibinéid rialaithe VFD oiriúnach.
Is comhpháirt ar leith é an friotóir coscánaithe seachtrach toisc go bhfuil sé freagrach as fuinneamh leictreach athghiniúnach a thiontú ina theas.
Úsáideann an ciorcad coscánaithe IGBT mar phríomhfheiste lasctha. Tá an staid lasctha á rialú de réir voltas DC-bus seachas ag comhpháirteanna lasctha meicniúla.
Déanann an modúl monatóireacht ar theocht oibriúcháin agus rialaíonn sé an lucht leanúna fuaraithe de réir na dtairseach teocht sonraithe. Tosaíonn Sraith CBU an lucht leanúna ag teocht an mhodúil thart ar 45 ° C agus soláthraíonn sé cosaint ró-teocht ag thart ar 85 ° C, de réir chumraíocht an táirge.
Is féidir il-mhodúil a nascadh go comhthreomhar nuair a sháraíonn an cumas coscánaithe riachtanach cumas aonaid aonair. Soláthraítear comhéadan sioncrónaithe le haghaidh oibríocht chomhordaithe.
Is féidir an tairseach coscánaithe a chumrú le haghaidh coinníollacha éagsúla voltais DC-bus. Maidir le córas 380 VAC, is é DC690V an socrú monarchan, agus tá leibhéil aistrithe eile ar fáil de réir na cumraíochta sonraithe.
Ionchorpraíonn an modúl feidhmeanna cosanta do choinníollacha mar overvoltage, overcurrent, ciorcad gearr, agus ró-teocht. Tá aschur sealaíochta ar fáil chun monatóireacht a dhéanamh ar lochtanna seachtracha.
Tá an ciorcad coscánaithe, leictreonaic rialaithe, monatóireacht teochta, agus comhéadan locht comhtháite i gcomhthionól amháin, rud a fhágann gur féidir an modúl a shuiteáil laistigh den spás atá ar fáil de chomh-aireachta rialaithe VFD.
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas an Chórais | 220 VAC / 380 VAC / 690 VAC |
| Voltas Coscánaithe --- Córas 220 VAC | DC 340 / 360 / 380 / 400 / 420 V ±10 V |
| Voltas Coscánaithe --- Córas 380 VAC | DC 630 / 660 / 690 / 730 / 760 V ±10 V |
| Voltas Coscánaithe --- Córas 690 VAC | DC 1140 V ±10 V |
| Mód Rialaithe | Monatóireacht uathoibríoch voltas bus DC |
| Hysteresis | ≤10 V |
| Freagra Comhthreomhar | ≤1 ms |
| Teocht Tosaigh Fan | Teocht modúl 45 ° C |
| Cosaint ar Thar teochta | 85°C |
| Aschur Locht | Leaschraolacháin: 0.6 A / 250 VAC; 2 A / 30 VDC |
| Céim Chosanta | IP20 nó níos airde |
| Grád retardant lasair | UL94V-2 |
| Caighdeán | GB/T 12668 |
Nóta: Braitheann paraiméadair oibriúcháin iarbhír ar an tsamhail agus ar an bhfeidhmchlár CBU roghnaithe. Ní mór an friotóir coscánaithe a mheaitseáil leis an gcóras modúl agus tiomána.
Is éard atá i suiteáil tipiciúil ná:
Bus VFD DC → Modúl Coscánaithe → Friotóir Coscánaithe
Rialaíonn an VFD luas mótair agus chasmhóiminte. Rialaíonn an t-aonad lasctha nuair a bhíonn an friotóir ceangailte leis an mbus DC, agus scaipeann an friotóir an fuinneamh leictreach athghinte mar theas.
| Comhpháirt | Príomhfheidhm |
|---|---|
| VFD | Rialaíonn luas mótair agus chasmhóiminte |
| Bus DC | Soláthraíonn sé an nasc DC trína bhfilleann fuinneamh athghinte le linn coscánaithe |
| Modúl Coscánaithe | Nascann sé an ciorcad coscánaithe nuair a shroicheann an voltas DC-bus an tairseach cumraithe |
| Friotóir Coscánaithe | Athraíonn sé fuinneamh leictreach athghiniúnach go teas |
Ba cheart an modúl agus an friotóir a roghnú mar chiorcad coscánaithe comhoiriúnaithe. Ba cheart luach friotaíochta, rátáil cumhachta, fuinneamh coscánaithe, timthriall dleachta, agus voltas DC-bus a mheas le chéile seachas a shonrú go neamhspleách.
| Iarratas | Cén Féidir go mbeadh Coscánú Dinimiciúla ag Teastáil |
|---|---|
| Trealamh Ardaithe | Is féidir fuinneamh poitéinsiúil a thabhairt ar ais don bhus DC trí ualach ar fionraí a ísliú |
| Ardaitheoirí | Féadann luasmhoilliú tapa agus gluaiseacht anuas fuinneamh athghiniúna a ghiniúint |
| Lártheifneoirí | Féadann táimhe rothlach ard fuinneamh suntasach a tháirgeadh le linn luasmhoillithe |
| Uirlisí meaisín | Is féidir le hamanna luasmhoillithe gearr a bheith ina chúis le ardú voltas bus DC |
| Innealra teicstíle | D’fhéadfadh go mbeadh cumas coscánaithe breise ag teastáil le haghaidh athruithe luais arís agus arís eile |
| Trealamh níocháin tionsclaíoch | Seans go mbeidh luasmhoilliú rialaithe de dhíth ar ualaí rothlacha |
| Córais iompair | Is féidir le hathchóiriú ualaí fuinneamh a athghiniúint le linn gluaiseachta anuas |
| Tionscadail iarfheistithe VFD | D’fhéadfadh go mbeadh cumas coscánaithe seachtrach breise ag teastáil ó thiomáineann atá ann cheana féin |
Ba cheart an gá atá le modúl coscánaithe a chinneadh ón bhfuinneamh athghiniúnach iarbhír agus dleacht coscánaithe seachas cumhacht mótair amháin.
| Paraiméadar | Cad atá le Seiceáil |
|---|---|
| Voltas Tiomána | 220 V, 380 V, 690 V nó voltas córais is infheidhme |
| Voltas Bus DC | Voltas oibriúcháin gnáth agus uasta |
| Cumhacht Mótair | Aschur mótair rátáilte |
| Cineál Luchtaigh | Támh, ollchóiriú, ardú nó ualach eile |
| Am luasmhoillithe | Am riachtanach chun luas a laghdú |
| Minicíocht Coscánaithe | Líon na n-imeachtaí coscánaithe in aghaidh an timthrialla oibriúcháin |
| Timthriall Dleachta | Céatadán an ama a chaitear ag coscánaithe |
| Friotóir Coscánaithe | Friotaíocht, cumhacht agus rátáil teirmeach |
| Coinníollacha Comh-Aireachta | Spás ar fáil, aeráil agus teocht chomhthimpeallach |
| Riachtanas Comhuaineach | Cibé an bhfuil modúil bhreise ag teastáil |
Maidir le roghnú teicniúil, is í an fhaisnéis is úsáidí ná:
Múnla tiomáint + voltas córais + cumhacht mótair + cineál ualaigh + am luasmhoillithe + minicíocht coscánaithe + timthriall dleachta + sonraí friotóra coscánaithe.
Ba cheart an modúl a shuiteáil de réir léaráid sreangú CBU agus riachtanais bus DC an mhonaróra VFD.
I measc na bpríomhphointí tá:
1. Deimhnigh go bhfuil voltas bus VFD DC comhoiriúnach leis an modúl roghnaithe.
2. Meaitseáil friotaíocht an fhriotóra coscánaithe agus an rátáil cumhachta leis an gciorcad coscánaithe.
3. Coinnigh naisc bus DC agus coscánaithe de mhéid cuí agus chomh gearr agus is praiticiúil.
4. Aeráil leordhóthanach a sholáthar timpeall an mhodúil.
5. Coinnigh an friotóir coscánaithe ar shiúl ó chomhpháirteanna teas-íogair.
6. Ceangail an sealaíocht locht nuair a bhíonn gá le monatóireacht locht seachtrach.
7. Deimhnigh gach nasc leictreach roimh an bus DC a fhuinneamh.
Toisc gur féidir leis an bhfriotóir coscánaithe teocht ard a bhaint amach le linn oibriú, tá aird ar leith ag teastáil ar a shuíomh gléasta agus ar imréiteach teirmeach.
Déanann Dufew Electric an Sraith CBU a mhonarú mar chuid dá phunann táirgí leictreonaic cumhachta, le nósanna imeachta táirgthe agus iniúchta a chlúdaíonn príomh-chomhpháirteanna leictreacha, naisc, insliú, feidhmeanna rialaithe, agus feidhmíocht iomlán an táirge.
Ag brath ar an múnla agus an t-iarratas, féadfaidh táirgeadh agus cigireacht iniúchadh comhpháirteanna leictreonacha, fíorú comhpháirteanna IGBT, iniúchadh cóimeála PCB, cigireacht críochfoirt, tástáil inslithe, tástáil feidhm leictreach, fíorú feidhm cosanta, fíorú rialaithe teochta, tástáil sealaíochta locht, agus iniúchadh táirge deiridh.
Is féidir taifid iniúchta táirge-shonracha agus doiciméid theicniúla a sholáthar de réir riachtanais mhúnla agus tionscadail chun tacú le meastóireacht táirgí agus fíorú teicniúil.
Déantar an Sraith CBU a mhonarú de réir cheanglais infheidhme GB/T 12668.
Tá deimhnithe ISO agus CE ag Dufew Electric freisin laistigh dá chóras cáilíochta agus comhlíonta táirgí. Ba cheart deimhnithe agus doiciméid theicniúla is infheidhme a dhaingniú de réir chumraíocht an táirge shonrach.
I gcás feidhmchlár a dteastaíonn comhpháirteanna córais tiomána breise uathu, áirítear i raon táirgí Dufew Electric:
Friotóirí Coscánaithe · Mionghearrthóirí Coscánaithe · Modúil Coscánaithe · Imoibreora Ionchuir · Imoibreora Aschuir · Imoibreoirí DC · Scagairí EMI · Scagairí dv/dt · Scagairí Sine Wave · Scagairí Armónacha · Trasfhoirmeoirí · Friotóirí Tionsclaíochta
Clúdaíonn na comhpháirteanna seo ceanglais choscánaithe, scagtha, imoibreora agus rialaithe cumhachta a úsáidtear i gcórais tiomántáin thionsclaíocha.
Rialaíonn Modúl Coscánaithe aistriú fuinnimh athghiniúna ó bhus DC VFD go friotóir coscánaithe seachtrach nuair a shroicheann voltas an bhus an tairseach coscánaithe cumraithe.
Is é an modúl an comhpháirt aistrithe, agus athraíonn an friotóir fuinneamh leictreach athghiniúnach go teas. Oibríonn siad le chéile mar chiorcad coscánaithe dinimiciúil.
Tá sé ceangailte ar fud an bhus VFD DC agus de ghnáth tá sé suiteáilte in aice leis an tiomáint nuair a cheadaíonn leagan amach na comh-aireachta. Ní mór don nasc léaráid sreangú an táirge agus sonraíochtaí an mhonaróra tiomána a leanúint.
Ba cheart go gcuirfí san áireamh an luach friotaíochta, an rátáil cumhachta, an fuinneamh coscánaithe, an minicíocht coscánaithe, agus an timthriall dleachta. Caithfidh an friotóir a bheith ag luí leis an voltas bus DC agus an t-aonad roghnaithe freisin.
Tá. Is féidir aonaid iolracha a nascadh go comhthreomhar nuair a bhíonn gá le cumas coscánaithe breise. Éilíonn oibriú comhthreomhar sioncrónaithe cuí, sreangú DC-bus, cumraíocht friotóra, agus bainistíocht theirmeach.
Feidhmíonn an fheidhm choscánaithe bhunúsach go huathoibríoch de réir voltas DC-bus agus de ghnáth ní gá cláir bogearraí a bheith ann. Ba cheart sreangú ceart, roghnú friotóra, fuarú agus naisc chosanta a sheiceáil roimh oibriú.
Tá. Ceadaíonn tógáil leibhéal an bhoird comhtháthú na comh-aireachta, ar choinníoll go bhfuil imréiteach leictreach leordhóthanach, aeráil, scaipeadh teasa agus spás suiteála ar fáil.
Áirítear ar fhaisnéis úsáideach an voltas tiomána, cumhacht mótair, cineál ualaigh, am luasmhoillithe, minicíocht coscánaithe, timthriall dleachta, sonraíochtaí friotóra coscánaithe, agus coinníollacha suiteála. Úsáidtear na paraiméadair seo chun an chumraíocht chuí a chinneadh don iarratas.
Maidir le roghnú Sraith CBU, molann Dufew Electric an fhaisnéis seo a leanas a sholáthar:
Múnla tiomána · Voltas córais · Cumhacht mótair · Cineál ualaigh · Am luasmhoillithe · Minicíocht coscánaithe · Timthriall dualgais · Sonraíocht an fhriotóra coscánaithe · Coinníollacha suiteála na comh-aireachta
Ba cheart go mbeadh an roghnú bunaithe ar an gcóras coscánaithe iomlán seachas ar chumhacht mótair amháin. Cuidíonn an cur chuige seo chun an rátáil modúl cuí, cumraíocht friotóra, socrú comhthreomhar agus ceanglais theirmeach a chinneadh.
