Cuirimid punann cuimsitheach ar fáil lena n-áirítear friotóirí, aonaid coscánaithe, imoibreoirí, scagairí cumhachta, agus claochladáin, le roghanna saincheaptha iomlána chun freastal ar riachtanais iarratais éagsúla.
Is éard atá i gcopper coscánaithe an chomhpháirt lasctha de chóras coscánaithe dinimiciúil. Ní scaipeann sé fuinneamh athghiniúna leis féin; ina ionad sin, rialaíonn sé an nasc idir an bus DC agus an friotóir coscánaithe.
Le linn luasmhoillithe mótair, is féidir leis an mótar oibriú go sealadach mar ghineadóir. Sreabhann an fuinneamh athghiniúna mar thoradh air ar ais go dtí an bus DC agus is cúis le méadú ar an voltas bus. Nuair a shroicheann an voltas tairseach oibriúcháin an chopper, seolann agus stiúrann ciorcad lasctha IGBT an fuinneamh chuig an bhfriotóir coscánaithe.
Nuair a thiteann voltas an bhus DC faoi bhun na tairsí scaoilte, casfaidh an chopper as.
Ligeann an timthriall oibriúcháin seo don fhriotóir coscánaithe fuinneamh athghiniúnach a ionsú agus cabhraíonn sé le ró-voltas bus DC a chosc le linn luasmhoillithe nó ollchóiriúcháin.
- Rialaíonn sé scaoileadh fuinnimh athghiniúna tríd an bhfriotóir coscánaithe
- Teorainneacha ar ardú voltais bus DC le linn coscánaithe dinimiciúil
- Soláthraíonn sé aistriú tapa le linn coinníollacha athghiniúna
- Tacaíonn sé le coscánaithe seachtrach do thiomáineann óna dteastaíonn cumas coscánaithe níos airde
- Soláthraíonn cosaint don chuaird chopper agus coscánaithe
- Ligeann sé aonaid iolracha a nascadh go comhthreomhar le haghaidh riachtanais choscánaithe níos airde
Braitheann an fheidhmíocht coscánaithe iarbhír ar an gcóras tiomána, táimhe mótair, tréithe ualaigh, friotóir coscánaithe, minicíocht coscánaithe, agus am luasmhoillithe riachtanach.

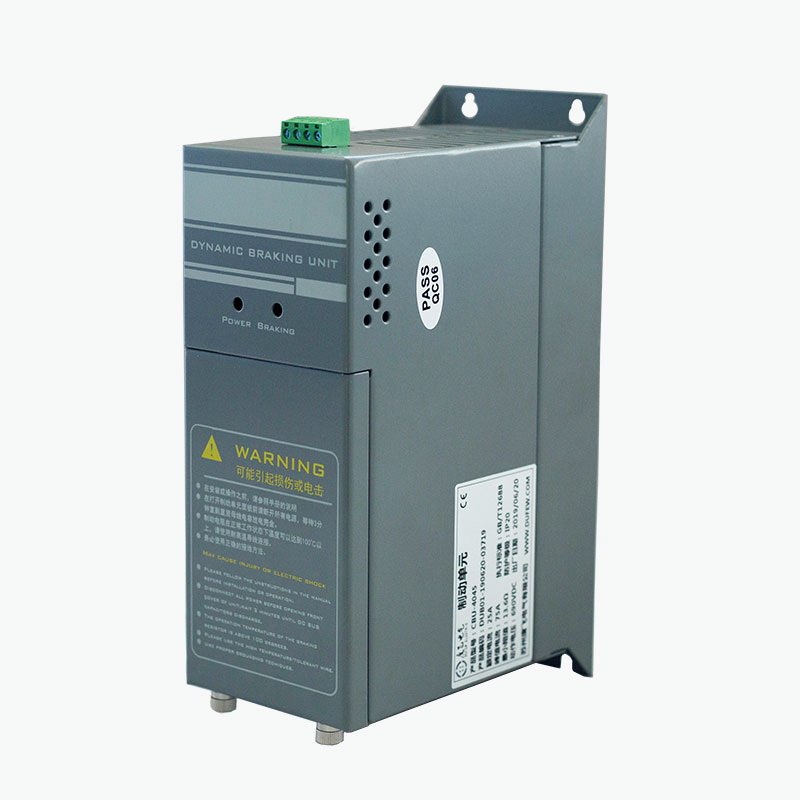

Úsáideann Sraith CBU ciorcad lasctha bunaithe ar IGBT atá ceangailte le bus DC an tiomáint minicíochta athraitheach.
Is é an t-ord oibriúcháin:
Luasghéarú Mótair → Fuinneamh Athghiniúna → Ardú Voltas Bus DC → Casadh an Chopper Air → Sreabhann Fuinneamh go Friotóir Coscánaithe → Fuinneamh Scaipthe mar Teas
Déanann an chopper monatóireacht leanúnach ar voltas bus DC seachas a bheith ag brath ar rialtóir seachtrach ar leithligh.
Nuair a sháraíonn an voltas bus an tairseach oibriúcháin cumraithe, seolann agus aistríonn an IGBT fuinneamh athghiniúna chuig an bhfriotóir. Nuair a fhilleann an voltas go dtí an raon cuí, casann an gléas lasctha as.
Tá an modh rialaithe seo úsáideach go háirithe d'iarratais ina bhfuil an fuinneamh athghinte ró-mhór nó ró-mhinic le haghaidh ciorcad coscánaithe inmheánach an tiomáint.
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas an Chórais | 220VAC / 380VAC / 690VAC |
| Voltas Coscánaithe le haghaidh Córas 220V | DC340 / 360 / 380 / 400 / 420V ±10V |
| Voltas Coscánaithe do Chóras 380V | DC630 / 660 / 690 / 730 / 760V ±10V |
| Voltas Coscánaithe do Chóras 690V | DC1140V ±10V |
| Modh Rialaithe | Monatóireacht uathoibríoch voltas bus DC |
| Hysteresis | ≤10V |
| Freagra Comhthreomhar | ≤1ms |
| Teocht Tosaigh Fan | Thart. 45°C |
| Cosaint ar Thar teochta | Thart. 85°C |
| Aschur Locht | Teagmháil sealaíochta: 0.6A/250VAC, 2A/30VDC |
| Rátáil Cosanta | IP20 nó níos airde |
| Grád retardant lasair | UL94 V-2 |
| Caighdeán Infheidhme | GB/T 12668 |
Nóta: Ba cheart an voltas coscánaithe deiridh, an tsamhail, agus an chumraíocht leictreach a dhearbhú de réir an chórais táirge agus tiomána roghnaithe.
Comhtháthaíonn Sraith CBU na feidhmeanna lasctha agus cosanta a theastaíonn le haghaidh ciorcad coscánaithe dinimiciúil seachtrach.
Déanann an ciorcad rialaithe monatóireacht leanúnach ar voltas bus DC. Nuair a shroicheann an voltas an tairseach coscánaithe cumraithe, seolann ciorcad lasctha IGBT chun fuinneamh athghiniúnach a aistriú chuig an bhfriotóir coscánaithe.
Freagraíonn an chopper athruithe ar voltas bus DC gan gá le córas rialaithe seachtrach. I gcás cumraíochtaí comhthreomhara, tá an freagra sioncrónaithe sonraithe laistigh de 1ms.
Tá leibhéil éagsúla voltais coscánaithe ar fáil do chórais tiomána 220V, 380V, agus 690V. Socraítear an suíomh cuí ag voltas bus DC an tiomána agus an tsamhail CBU roghnaithe.
Ag brath ar chumraíocht an táirge, cuimsíonn feidhmeanna cosanta:
- Cosaint overvoltage bus DC
- Cosaint gearrchiorcaid coscánaithe
- Cosaint ró-teocht
- Cosaint locht lucht leanúna
- Aschur sealaíochta locht
Is féidir le coinníollacha cosanta an t-aschur coscánaithe a dhíchumasú agus comhartha locht a sholáthar don chóras rialaithe seachtrach.
Úsáideann Sraith CBU fuarú aeir éigeantais le haghaidh feidhmchláir a éilíonn minicíocht nó cumhacht coscánaithe níos airde.
Tosaíonn an lucht leanúna fuaraithe ag teocht an mhodúil thart ar 45 ° C, agus tá an pointe cosanta ró-teocht sonraithe thart ar 85 ° C.
Braitheann feidhmíocht theirmeach iarbhír ar:
- Cumhacht coscánaithe
- Timthriall dleachta coscánaithe
- Teocht chomhthimpeallach
- Aeráil Comh-Aireachta
- Imréiteach suiteála
- Minicíocht oibriúcháin
Ba cheart an chopper a shuiteáil le go leor aerála agus imréitigh de réir riachtanais suiteála an táirge.
| Cód | Cur síos |
|---|---|
| CBU | Sraith chopper coscánaithe Dufew Electric |
| 4 | Rang voltas: 4 = 380V |
| 030 | Ainmniú múnla de réir an tsraith táirge |
Ba cheart an múnla a roghnú de réir an voltas tiomána, an cumas coscánaithe riachtanach, an timthriall dleachta coscánaithe, an friotóir coscánaithe, agus na saintréithe ualaigh.
Ba cheart go mbeadh roghnú an chopper coscánaithe bunaithe ar choinníollacha athghiniúna iarbhír an chórais tiomána seachas ar chumhacht mótair amháin.
| Paraiméadar Roghnúcháin | Comaoin Innealtóireachta |
|---|---|
| Voltas Córas Tiomána | Cinneann an raon voltais bus DC is infheidhme |
| Cumhacht Mótair | Soláthraíonn sé tagairt do mhéid iomlán an chórais coscánaithe |
| Cineál Luchtaigh | Tá tréithe athghiniúna éagsúla ag ardaitheoir, iompróir, lártheifneoir agus ualaí eile |
| Táimhe Luchtaigh | De ghnáth cuireann táimhe níos airde fuinneamh athghiniúnach le linn luasmhoillithe |
| Am luasmhoillithe | Méadaíonn luasmhoilliú níos giorra an riachtanas cumhachta coscánaithe meandarach |
| Minicíocht Coscánaithe | Méadaíonn coscánaithe go minic an luchtú teirmeach |
| Cumhacht Coscánaithe Riachtanach | Cinneann an cumas chopair agus friotóra atá ag teastáil |
| Friotóir Coscánaithe | Caithfidh luach friotaíochta agus rátáil cumhachta an ciorcad coscánaithe a mheaitseáil |
| Timthriall Dleachta | Cinneann sé riachtanais teirmeach leanúnacha agus eatramhacha |
| Teocht Chomhthimpeallach | Bíonn tionchar aige ar dhiomailt teasa agus ar choinníollacha oibriúcháin incheadaithe |
| Coinníollacha Suiteáil | Bíonn tionchar ag méid, aeráil agus imréiteach na comh-aireachta ar fheidhmíocht theirmeach |
| Oibríocht Chomhthreomhar | Féadfar aonaid iolracha a úsáid nuair nach leor mionghearrthóir amháin don acmhainn choscánaithe riachtanach |
Maidir le roghnú innealtóireachta, ba cheart an tsamhail tiomána, cumhacht mótair, cineál ualaigh, am luasmhoillithe, minicíocht coscánaithe, agus sonraíochtaí an fhriotóra coscánaithe atá ann cheana a sholáthar nuair atá siad ar fáil.
| Iarratas | Ceanglas Coscánaithe |
|---|---|
| Ardaitheoirí | Rialaíonn sé fuinneamh athghiniúnach le linn taistil anuas agus luasmhoilliú tapa |
| Trealamh Ardaithe | Láimhseálann sé fuinneamh athghiniúnach a ghintear nuair a bhíonn ualaí á ísliú |
| Craenacha | Tacaíonn luasmhoilliú rialaithe ard-táimhe agus ualaí ardaithe |
| Lártheifneoirí | Scaipeann sé fuinneamh athghiniúnach le linn luasmhoillithe tapa |
| Meaisíní Níochán Tionscail | Oiriúnach do chórais le luasghéarú agus luasmhoilliú arís agus arís eile |
| Innealra Teicstíle | Tacaíonn sé le timthriallta coscánaithe go minic |
| Innealra Páipéir | Úsáidtear é nuair a éilíonn córais tiomána coscánaithe dinimiciúil rialaithe |
| Uirlisí Meaisín | Cuidíonn sé le fuinneamh athghiniúna a bhainistiú le linn stad tapa |
| Córais Conveyor | Infheidhme nuair a tháirgeann táimhe ualaigh ardú voltas bus DC |
| Córais VFD Eile | Oiriúnach nuair nach leor cumas coscánaithe inmheánach an tiomána |
Ba cheart an chopper a roghnú de réir an timthriall fuinnimh agus dleachta coscánaithe iarbhír seachas cumhacht mótair ina n-aonar.
Comhlíonann mionghearrthóir coscánaithe agus friotóir coscánaithe feidhmeanna éagsúla agus de ghnáth úsáidtear iad le chéile.
| Comhpháirt | Feidhm |
|---|---|
| Chopper coscánaithe | Rialuithe nuair a aistrítear fuinneamh athghiniúnach ón mbus DC |
| Friotóir Coscánaithe | Athraíonn sé an fuinneamh leictreach aistrithe go teas |
| Bus DC | Soláthraíonn sé an cosán leictreach idir an tiomáint agus an ciorcad coscánaithe |
Rialaíonn an chopper an próiseas aistrithe, agus ionsúnn an friotóir an fuinneamh. Dá bhrí sin, ní mór luach friotaíochta, rátáil cumhachta, agus timthriall dualgas an fhriotóra a bheith ag luí leis an chopper agus an tiomáint.
Is féidir aonaid CBU iolracha a nascadh go comhthreomhar nuair a sháraíonn an toilleadh coscánaithe riachtanach acmhainn aonaid singil. Úsáideann an chumraíocht comhthreomhar an comhéadan rialaithe comhfhreagrach chun an oibríocht aistrithe idir na haonaid nasctha a chomhordú agus an t-ualach coscánaithe a dháileadh de réir dearadh an chórais.
Agus aonaid iolracha á chumrú, ba cheart fachtóirí cosúil le cumhacht coscánaithe iomlán, voltas bus DC, líon na choppers, cumraíocht friotóra coscánaithe, socrú sreangú, timthriall dleachta coscánaithe, agus coinníollacha teirmeacha a mheas. Ba cheart líon na n-aonad CBU agus an modh nasctha cuí a dhearbhú de réir an mhúnla roghnaithe, paraiméadair an chórais, agus riachtanais iarratais.
Tá an chopper coscánaithe ceangailte le bus DC an tiomáint minicíochta athraitheach agus le friotóir coscánaithe de réir na léaráide sreangaithe sonraithe.
Roimh choimisiúnú:
1. Deimhnigh go bhfuil an rang voltais CBU ag teacht leis an gcóras tiomána.
2. Fíoraigh an polaraíocht bus DC.
3. Deimhnigh friotaíocht an fhriotóra coscánaithe agus rátáil cumhachta.
4. Seiceáil go bhfuil na teirminéil go léir ceangailte agus níos doichte i gceart.
5. Cuir aeráil leordhóthanach ar fáil timpeall an chopper.
6. Coinnigh sreangú cumhachta agus rialaithe scartha go cuí.
7. Ceangail an ciorcad sealaíochta locht nuair is gá.
8. Cigireacht leictreach a chríochnú sula ndéantar an córas a fhuinneamh.
Ba cheart do phearsanra leictreach cáilithe an tsuiteáil a dhéanamh i gcomhréir leis na doiciméid táirge agus na ceanglais leictreacha is infheidhme.

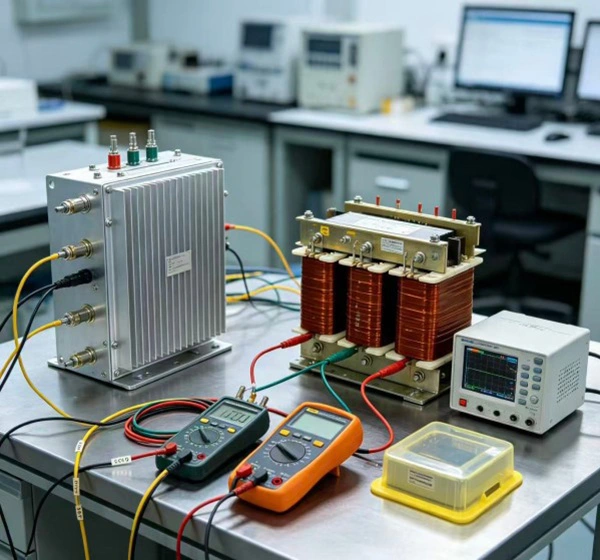

Déanann Dufew Electric comhpháirteanna leictreonacha cumhachta le haghaidh tiomáint thionsclaíoch agus feidhmeanna rialaithe cumhachta, lena n-áirítear friotóirí coscánaithe, aonaid choscánaithe, imoibreoirí, scagairí, trasfhoirmeoirí, agus comhpháirteanna leictreacha gaolmhara. Clúdaíonn an próiseas táirgthe na príomhchéimeanna ó iniúchadh ábhar ag teacht isteach agus cóimeáil comhpháirteanna go dtí tástáil leictreach, fíorú feidhm cosanta, iniúchadh deiridh, agus pacáistiú.
Ag brath ar chumraíocht an táirge, féadfaidh cigireacht cáilíochta cigireacht nasc leictreach, tástáil friotaíochta inslithe, tástáil neart tréleictreach, fíorú feidhm aistrithe, fíorú feidhm chosanta, cigireacht lucht leanúna fuaraithe, cigireacht críochfoirt, agus cigireacht tríthoiseach a áireamh. Cuirtear na nósanna imeachta seo i bhfeidhm de réir dearadh an táirge agus na ceanglais theicniúla is infheidhme.
Is féidir doiciméid theicniúla táirge-shonracha agus taifid tástála a sholáthar de réir riachtanais an tionscadail chun tacú le meastóireacht táirgí, fíorú cáilíochta, agus comhtháthú córas.
Déantar an Sraith CBU a mhonarú de réir na gceanglas infheidhme GB/T 12668. Coinníonn Dufew Electric deimhnithe ábhartha ISO agus CE laistigh dá chóras cáilíochta agus comhlíonta táirgí.
Ba cheart deimhniú agus doiciméid theicniúla is infheidhme a dhearbhú de réir an mhúnla agus an t-ordú sonrach.
Déanann Dufew Electric comhpháirteanna leictreonaice cumhachta do thiomáineann tionsclaíocha, rialú cumhachta, agus feidhmeanna cáilíochta cumhachta. Clúdaíonn a phunann táirgí réitigh coscánaithe, friotóra, imoibreora, scagaire agus claochladáin, lena n-áirítear Friotóirí Coscánaithe, Choppers Coscánaithe, Aonaid Choscánaithe, Imoibreoirí Ionchuir & Aschuir, Imoibreoirí DC, Scagairí EMI, Scagairí dv/dt, Scagairí Sine Wave, Scagairí Armónacha, Claochladáin, agus Friotóirí Tionscail.
Maidir le tionscadail a éilíonn comhpháirteanna leictreacha iolracha, is féidir le Dufew Electric sonraíochtaí táirgí gaolmhara a chomhordú de réir an iarratais, rátálacha leictreacha, coinníollacha suiteála, agus riachtanais an chórais.
Measann roghnú táirgí voltas bus DC, cumhacht coscánaithe, tréithe ualaigh, minicíocht coscánaithe, sonraíochtaí friotóra, agus timthriall dualgas.
Clúdaíonn raon táirgí Dufew Electric feidhmchláir coscánaithe, friotóra, imoibreora, scagaire agus claochladáin do chórais leictreacha tionsclaíocha.
Is féidir rátálacha leictreacha, voltas coscánaithe, toisí, socruithe fuaraithe, agus cumraíochtaí comhthreomhara a mheas de réir riachtanais an tionscadail.

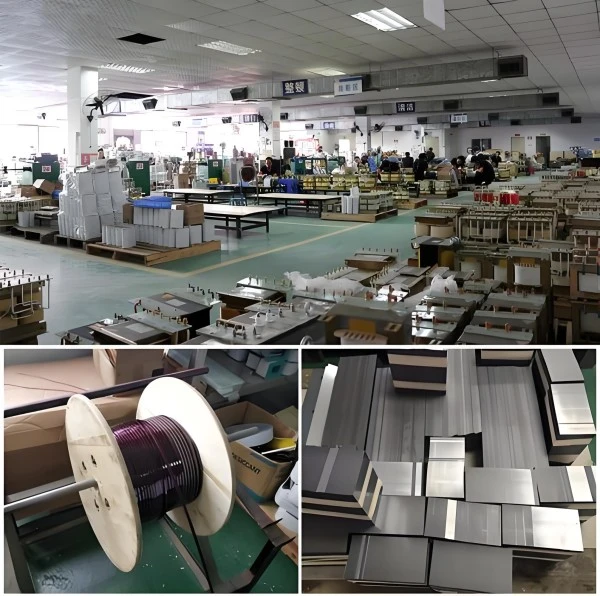

Áirítear le déantúsaíocht iniúchadh comhpháirteanna, rialú cóimeála, tástáil leictreach, fíorú feidhm cosanta, agus cigireacht deiridh.
Déanann sé monatóireacht ar voltas bus DC tiomáint minicíochta athraitheach agus lascaíonn sé an ciorcad coscánaithe nuair a chuireann fuinneamh athghiniúnach an voltas chun cinn. Aistrítear an fuinneamh athghiniúna ansin chuig friotóir coscánaithe le haghaidh diomailt.
Rialaíonn an chopper nuair a bhíonn an ciorcad coscánaithe ar siúl agus as. Déanann an friotóir an fuinneamh leictreach aistrithe a ionsú agus a thiontú ina theas. Oibríonn an dá chomhpháirt le chéile i gcóras coscánaithe dinimiciúil.
D’fhéadfadh go mbeadh gá le haonad seachtrach nuair nach féidir le cumas coscánaithe ionsuite an tiomántáin an fuinneamh athghiniúna a theastaíonn a láimhseáil, go háirithe le hamanna gearra luasmhoillithe, ualaí ard-táimhe, coscánaithe go minic nó ualaí ollchóiriúcháin.
Sea, ar choinníoll go bhfuil críochfoirt bus DC comhoiriúnach agus tréithe voltais ag an tiomáint. Ba cheart na sonraíochtaí leictreacha a sheiceáil roimh an nasc seachas iad a roghnú trí chumhacht mótair amháin.
Tá. Is féidir aonaid iolracha a úsáid nuair a sháraíonn an cumas coscánaithe riachtanach rátáil aonaid amháin. Ba cheart líon na n-aonad, socrú friotóra, sreangú, agus cumraíocht rialaithe a chinneadh ón dualgas coscánaithe riachtanach.
Ba cheart an luach friotaíochta agus an rátáil cumhachta a chinneadh ó voltas bus DC, cumhacht coscánaithe riachtanach, fuinneamh coscánaithe, minicíocht coscánaithe, agus timthriall dleachta. Ní mór don fhriotóir ceanglais an chuaird tiomána agus coscánaithe a chomhlíonadh freisin.
De ghnáth ní gá aon choimisiúnú bogearraí toisc go bhfuil an oibríocht lasctha á rialú go huathoibríoch ag voltas bus DC. Roimh oibriú, ba cheart sreangú, polaraíocht, sonraíochtaí friotóra, fuaraithe, naisc chosanta, agus insliú a sheiceáil.
Soláthraigh an tsamhail tiomána, voltas an chórais, cumhacht mótair, cineál ualaigh, am luasmhoillithe, minicíocht coscánaithe, saintréithe ualaigh, sonraíochtaí friotóra coscánaithe, agus coinníollacha suiteála. Is féidir na paraiméadair seo a úsáid chun an chumraíocht leictreach cuí a chinneadh.
Úsáidtear Choppers Coscánaithe Sraith CBU Dufew i gcórais tiomána minicíochta athraitheach chun fuinneamh athghiniúna a rialú le linn luasmhoillithe, ísliú agus coinníollacha ollchóirithe eile.
Ba cheart go ndéanfadh an roghnú voltas bus DC, cumhacht coscánaithe, tréithe friotóra coscánaithe, timthriall dleachta, coinníollacha ualaigh, agus riachtanais suiteála a mheas. Soláthraíonn Dufew Electric friotóirí coscánaithe agus comhpháirteanna leictreonacha cumhachta gaolmhara do chórais tiomántáin thionsclaíocha.
Maidir le roghnú táirgí, is féidir le custaiméirí an voltas tiomána, an chumhacht mótair, an cineál ualaigh, an t-am luasmhoillithe, an minicíocht coscánaithe, agus sonraíochtaí an fhriotóra coscánaithe a sholáthar.
