Cuirimid punann cuimsitheach ar fáil lena n-áirítear friotóirí, aonaid coscánaithe, imoibreoirí, scagairí cumhachta, agus claochladáin, le roghanna saincheaptha iomlána chun freastal ar riachtanais iarratais éagsúla.

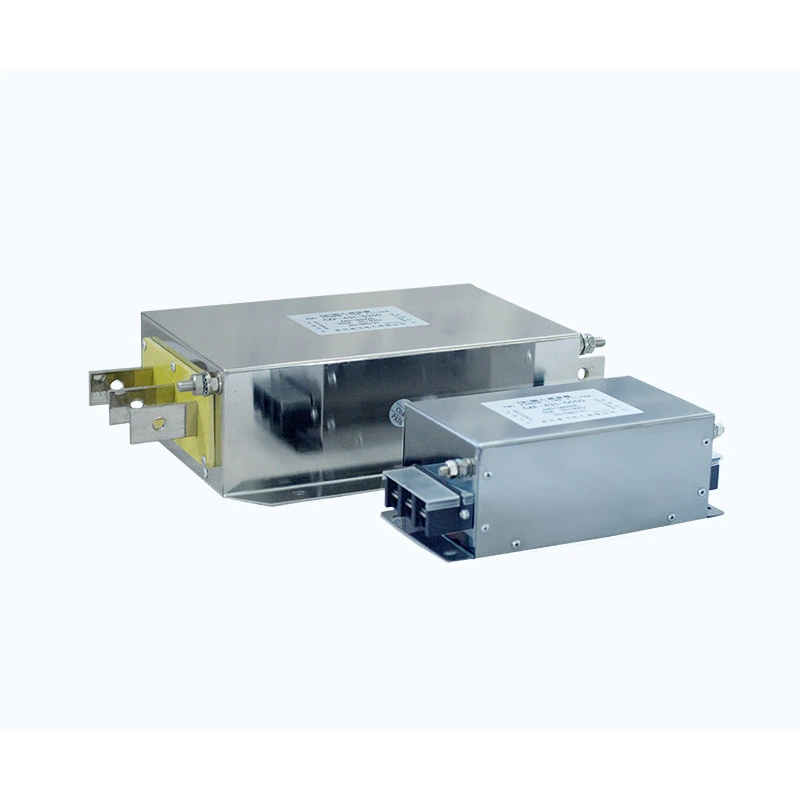

Tá an Scagaire Aschuir suiteáilte idir na críochfoirt aschuir VFD agus críochfoirt ionchuir mótair chun cáilíocht na gcomharthaí leictreacha a tharchuirtear chuig an mótar a fheabhsú.
Trí chiorcaid scagtha ilchéime a chomhcheangal le comhpháirteanna maighnéadacha optamaithe, maolaíonn sé trasnaíocht lasctha ard-minicíochta a ghintear trí oibriú inverter PWM agus laghdaítear an strus leictreach ag críochfoirt mhótair.
Cuidíonn an dearadh a íoslaghdú:
- Comhpháirteanna armónacha ard-minicíochta
- bíoga spíc voltais de bharr lascadh tapa
- strus dv/dt ar insliú mótair
- Trasnaíocht leictreamaighnéadach trí mhótarcháblaí
Soláthraíonn an córas inslithe:
- Líne-go-líne: 1500VDC / 60S
- Líne-go-talamh: 2500VDC / 60S
Le friotaíocht inslithe os cionn 100MΩ, cumas ró-ualaithe de 1.4 huaire rátáilte reatha ar feadh 1 nóiméad, agus tacaíocht d'achar cábla mótair suas le 400m le cáblaí sciath, tá réitigh Dufew oiriúnach do chórais tiomána tionsclaíocha éilitheacha.
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas Rátáilte | 220VAC / 380VAC / 690VAC / 1140VAC |
| Minicíocht Oibriúcháin | 50Hz / 60Hz / Suas go dtí 500Hz |
| Reatha Rátáilte | 5A - 1600A |
| Neart Tréleictreach | Líne-go-líne: 1500VDC (60S); Líne go talamh: 2500VDC (60S) |
| Friotaíocht Inslithe | ≥100mΩ (1000VDC) |
| Cumas Overload | 1.4 huaire rátáilte reatha ar feadh 1 nóiméad (eatramh ≥15 nóiméad) |
| Fad Cábla uasta | Cábla sciath: 400m; Cábla neamhshielded: 300m |
| Grád Cosanta | IP00 / IP20 |
| Rang Inslithe | T40 / Aicme F (155 ℃) |
| Grád retardant lasair | UL94V-2 |
| Caighdeán Táirge | GB/T15287/8 |
CAF-4 3 2-0600
| Cód | Cur síos |
|---|---|
| CAF | Sraith Scagaire Leictreach Dufew |
| 4 | Leibhéal Voltais (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Uimhir Chéim (3 = Trí phas, 1 = Céim Aonair) |
| 2 | Cineál Scagaire (1 = Scagaire Ionchuir, 2 = Scagaire Aschuir) |
| 0600 | Reatha Rátáilte (0600 = 600A) |
Is féidir le cáblaí mótair fada toilleas dáilte a thabhairt isteach, rud a d'fhéadfadh cur isteach ar mhuirearú reatha agus ardmhinicíochta a mhéadú. Cuidíonn an dearadh ciorcad maighnéadach optamaithe le tionchar toilleas an chábla a laghdú, feabhas a chur ar chobhsaíocht tonnchruth aschuir, agus radaíocht ard-minicíochta a laghdú, rud a fhágann go bhfuil an scagaire oiriúnach le haghaidh suiteálacha mótair iargúlta. Tacaíonn sé le cáblaí sciath suas le 400m agus cáblaí neamhshielded suas le 300m.
Is féidir le hoibriú lasctha PWM ardú tapa voltais agus strus ard-minicíochta a ghiniúint ar fhoirceannáin mhótair. Cuidíonn an scagaire aschuir le tionchar dv/dt agus strus spíce voltais a laghdú, ag cur srian le dul in aois inslithe de bharr bíoga a athrú agus feabhas a chur ar iontaofacht seirbhíse mótair iomlán.
Cuidíonn an struchtúr scagtha ilchéime le torann lasctha ard-minicíochta a chosc chomh maith le cur isteach ar mhodh coitianta agus difreálach. Féadann sé seo feidhmíocht EMC a fheabhsú agus cur isteach ar chórais atá feistithe le trealamh rialaithe agus monatóireachta íogair a laghdú.
Díríonn an dearadh scagtha go príomha ar chomhpháirteanna ard-minicíochta agus ag an am céanna an fuinneamh minicíochta bunúsach a theastaíonn le haghaidh gnáthoibriú mótair a chothabháil. Cuidíonn sé seo le aschur chasmhóiminte mótair cobhsaí a choinneáil, caillteanais bhreise a íoslaghdú, agus tacú le hoibriú leanúnach iontaofa.
Tacaíonn an dearadh dlúth le suiteáil ingearach agus cothrománach araon agus féadann sé freastal ar leagan amach comh-aireachta éagsúla. Tá rátálacha voltais agus reatha saincheaptha ar fáil freisin chun feidhmchláir thionsclaíocha ar leith agus riachtanais tionscadail OEM a chomhlíonadh.
Tá Scagaire Aschuir Dufew oiriúnach d'iarratais ina bhfuil fad cábla mótair níos mó ná 50 méadar, chomh maith le trealamh meaisínithe servo ard-chruinneas, córais tiomána sioncrónacha il-mhótair, agus línte táirgeachta atá feistithe le trealamh iniúchta íogair. Tá sé oiriúnach freisin do chraenacha agus do threalamh múnlaithe insteallta a dteastaíonn luasghéarú agus coscánaithe go minic.
I measc na n-iarratas tipiciúla tá uathoibriú tionsclaíoch, innealra CNC, ardaitheoirí, trealamh calafoirt, innealra teicstíle, meaisíní múnlaithe insteallta, agus córais tástála.
| Toise Comparáide | Scagaire Aschuir Gairmiúla Dufew | Réiteach Scagtha Caighdeánach Aschuir |
|---|---|---|
| Struchtúr Scagtha | Dearadh scagtha ilchéime do chur isteach lasc PWM | Struchtúr scagtha simplí le maolú minicíochta teoranta |
| Príomhiarratas | Sochtadh armónach ar thaobh an mhótair agus laghdú struis dv/dt | Feabhsú tonnchruth bunúsach aschuir |
| Cumas Cábla Fada | Tacaíonn sé le hiarratais fad-achair cábla mótair suas go dtí 400m cábla sciath | D’fhéadfadh go laghdódh feidhmíocht le fad cábla leathnaithe |
| Cosaint Mótair | Cuidíonn sé le strus inslithe a laghdú de bharr bíoga voltais a athrú | Cosaint theoranta i gcoinne strus ardmhinicíochta |
| Comhtháthú Córais | Oiriúnach do chórais tiomána cruinneas agus tionsclaíocha | Úsáidtear go príomha le haghaidh iarratais ghinearálta |
Déanann Dufew Electric speisialtóireacht i gcomhpháirteanna leictreonaice cumhachta tionsclaíocha, lena n-áirítear scagairí, imoibreoirí, friotóirí coscánaithe, agus réitigh leictreacha saincheaptha.
Le taithí innealtóireachta i gcomhpháirteanna maighnéadacha agus feidhmchláir chórais tiomána, soláthraíonn Dufew réitigh shaincheaptha do leibhéil éagsúla voltais, raonta reatha agus riachtanais suiteála.
Clúdaíonn cumais déantúsaíochta Dufew próiseáil comhpháirteanna maighnéadacha, foirceannadh beachtas, cóireáil inslithe, fíorú paraiméadar leictreach, agus tástáil feidhmíochta, ag cinntiú cáilíocht táirgeachta comhsheasmhach agus feidhmíocht iontaofa an táirge.
Áirítear le rialú cáilíochta friotaíocht inslithe, seastán tréleictreach, ardú teochta, feidhmíocht leictreach, agus iniúchtaí cuma. Tá gach céim deartha chun sábháilteacht leictreach, cobhsaíocht oibriúcháin, agus cáilíocht iomlán na dtáirgí críochnaithe a fhíorú.
Tacaíonn Dufew le déantúsaíocht OEM, dearaí saincheaptha, doiciméadú teicniúil, agus tacaíocht innealtóireachta iarratais chun freastal ar riachtanais thionsclaíocha éagsúla. Áirítear le doiciméadú cáilíochta deimhniú bainistíochta cáilíochta ISO, deimhniú CE, agus tuarascálacha tástála táirgí.
Cuireann Dufew pacáistiú caighdeánach onnmhairithe i bhfeidhm chun iompar sábháilte comhpháirteanna leictreacha tionsclaíocha a chinntiú.
I measc na réitigh pacáistithe tá:
- Cosaint taise-resistant
- Shocrú turraing-resistant
- Cásanna adhmaid treisithe le haghaidh samhlacha móra
- Lipéid aitheantais táirge
- Doiciméid theicniúla
Déantar iniúchadh ar gach táirge roimh an loingsiú chun a chinntiú go gcomhlíontar ceanglais an chustaiméara.
Díríonn scagaire aschuir go príomha ar chomhpháirteanna lasctha ard-minicíochta, trasnaíocht PWM, agus torann leictreamaighnéadach ar thaobh an mhótair. Laghdaíonn imoibreoir aschuir den chuid is mó an ráta ardú voltais, cuireann sé teorainn le tionchar reatha, agus feabhsaíonn sé coinníollacha tonnform aschuir.
Le haghaidh iarratais éilitheacha, braitheann an réiteach oiriúnach ar fhad cábla, cineál mótair, agus riachtanais EMC.
Tá. Trí chomhpháirteanna ard-minicíochta a ghineann athrú inverter a laghdú, is féidir leis cabhrú le creathadh leictreamaighnéadach a laghdú agus coinníollacha oibriúcháin mótair a fheabhsú.
Méadaíonn cáblaí fada an toilleas dáilte agus féadfaidh siad cur isteach ardmhinicíochta a mhéadú. Cuidíonn scagadh cuí le strus leictreach a bhaineann le cábla a laghdú agus feabhsaíonn sé cobhsaíocht an chórais.
Tá. Soláthraíonn Dufew réitigh shaincheaptha lena n-áirítear rátáil voltais, cumas reatha, tréithe scagtha, toisí, agus struchtúr suiteála de réir riachtanais an chustaiméara.
