Tá Scagaire Tiomána Minicíocht Athraitheach suiteáilte timpeall ar thiomáint minicíochta athraitheach chun trasnaíocht leictreach a ghintear le linn rialáil luas mótair a rialú.
Is éard atá i nasc tipiciúil:
Soláthar Cumhachta → Scagadh Ionchuir → VFD → Scagadh Aschuir → Mótar
Tugann an dá chuid aghaidh ar chodanna éagsúla den chóras tiomána.
Rinne rialuithe scagtha ionchuir trasnaíocht leictreamaighnéadach idir an VFD agus an líonra cumhachta.
Maolaíonn scagadh aschuir na comhpháirteanna ard-minicíochta a tháirgtear trí aistriú PWM sula sroicheann siad an mótar tríd an gcábla.
Tá an chumraíocht seo beartaithe le haghaidh feidhmchláir inar gá éifeachtaí ard-minicíochta ar thaobh an chumhachta agus an mhótair araon a chur san áireamh.
Tá sé difriúil ó ghnáth-scagaire EMI ionchuir, a dhéanann scagadh ach ar an nasc idir an soláthar cumhachta agus an tiomáint.
Gineann feistí aistrithe taobh istigh de VFD comhpháirteanna leictreacha ard-minicíochta ar féidir leo taisteal tríd an soláthar cumhachta agus a chuireann isteach ar threalamh eile ar an gcóras dáileacháin céanna. Úsáideann an rannán ionchuir comhpháirteanna maighnéadacha agus toilleasacha le haghaidh maolúcháin mhodha coitianta agus difreálach, lena n-áirítear chokes mód coitianta, comhpháirteanna ionduchtaithe de mhodh difreálach, X toilleoirí, toilleoirí Y, agus friotóirí.
Tá an chuid ionchuir beartaithe do shochtadh IEA seolta agus ní chuirtear in ionad córais cúitimh armónach tiomnaithe i gcás ina bhfuil feidhm ag ceanglais shonracha THD ar mhinicíocht íseal.
Táirgeann VFD tonnchruth aschuir PWM le haistrithe tapa voltais. Le cáblaí fada mótair, is féidir le toilleas dáilte agus impedance tionchar a imirt ar an tonnchruth voltais ag na críochfoirt mótair. Maolaíonn an chuid aschuir comhpháirteanna ard-minicíochta agus féadann sé cabhrú le dv/dt taobh an mhótair, éifeachtaí tonnta frithchaite, strus inslithe foirceannadh mótair, agus torann mótair ard-minicíochta áirithe a laghdú.
Braitheann an fheidhmíocht iarbhír ar shaintréithe aistrithe VFD, fad cábla agus tógáil, insliú mótair, talamh, agus cumraíocht scagaire roghnaithe.
Ní éilíonn gach suiteáil VFD scagadh ionchuir agus aschuir.
Braitheann an chumraíocht riachtanach ar an bhfadhb atá á tabhairt.
| Coinníoll Iarratais | Breithniú Tipiciúil Scagtha |
|---|---|
| Trasnaíocht VFD ag dul isteach sa líonra cumhachta | Inchur-taobh scagaire EMI |
| Cur isteach a dhéanann difear do threalamh rialaithe in aice láimhe | Inchur-taobh scagaire EMI |
| Cábla mótair fada | D'fhéadfadh go mbeadh gá le scagadh ar thaobh an aschuir |
| Ard-taobh mótair dv/dt | Scagadh taobh aschuir |
| Ábhar imní maidir le voltas tonnta frithchaite | Scagadh taobh aschuir |
| Cur isteach ar thaobh an chumhachta agus an mhótair araon | Scagaire ionchuir/aschuir chomhtháite |
Tá an t-idirdhealú seo tábhachtach le linn roghnú táirgí. Ba cheart an scagaire a shonrú de réir an fhadhb leictreach iarbhír seachas a bheith suiteáilte go simplí toisc go bhfuil VFD i láthair.

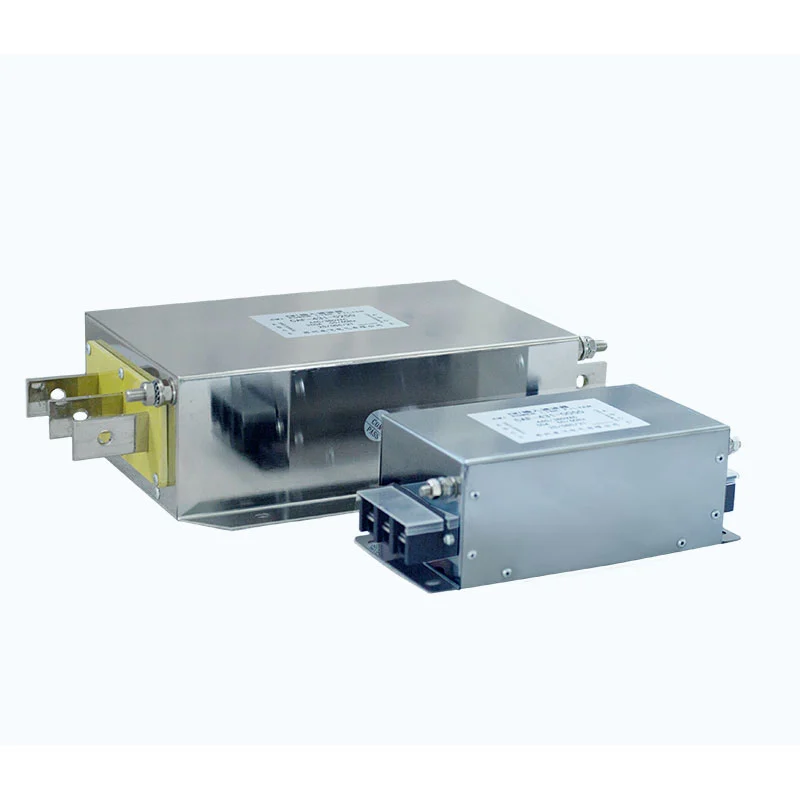

Comhcheanglaíonn Dufew Electric na ciorcaid scagtha ionchuir agus aschuir laistigh de thionól amháin.
Tá cosáin leictreacha agus limistéir chríochfoirt ar leith ag an dá chuid le ceangal leis an soláthar cumhachta, VFD, agus mótair.
Is féidir leis an líonra scagtha:
- Comhpháirteanna maighnéadacha coitianta-mód
- Comhpháirteanna ionduchtaithe modh difreálach
- X toilleoirí
- Y toilleoirí
- Friotóirí damping
- Comhpháirteanna eile a theastaíonn ón gcumraíocht roghnaithe
Laghdaíonn an tógáil chomhtháite an gá atá le dhá chásáil scagaire ar leith a shuiteáil nuair is gá scagadh ionchuir agus aschuir araon.
Braitheann an socrú inmheánach iarbhír ar rátáil agus ar chumraíocht an táirge.
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas Rátáilte | 220VAC / 380VAC / 690VAC / 1140VAC |
| Minicíocht Oibriúcháin | 50Hz / 60Hz / suas le 500Hz |
| Reatha Rátáilte | 5A-- 1600A |
| Neart Tréleictreach, Líne go Líne | 1500VDC / 60s |
| Neart Tréleictreach, Líne go Talamh | 2500VDC / 60s |
| Friotaíocht Inslithe | > 100MΩ ag 1000VDC |
| Cumas Overload | 1.4 × sruth rátáilte ar feadh 1 nóiméad |
| Eatramh ró-ualaithe íosta | 15 nóiméad |
| Uasfhad Cábla* | 400m sciath / 300m gan sciath |
| Grád Cosanta | IP00 / IP20 |
| Rang Inslithe | T40 / F (155°C) |
| Grád retardant lasair | UL94V-2 |
| Caighdeán Táirge | GB/T 15287/8 |
* Braitheann fad uasta an chábla ar an iarratas agus ba cheart é a fhíorú de réir tréithe aschuir VFD, mótair, cineál cábla, socrú talún, agus múnla scagaire roghnaithe.
Is é múnla tipiciúil scagaire Dufew: CAF-4 3 1-0010
| Cód | Cur síos |
|---|---|
| CAF | Sraith scagairí Dufew Electric |
| 4 | Rang voltas; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Cumraíocht chéim; 3 = trí phas, 1 = aon phas |
| 1 | Catagóir scagaire; 1 = scagaire ionchuir, 2 = scagaire aschuir |
| 0010 | Reatha rátáilte; 0010 = 10A |
Maidir leis an gcumraíocht chomhtháite ionchuir/aschuir, ba cheart an cód samhla is infheidhme a dheimhniú i gcoinne na líníochta agus na sonraíochta táirge comhfhreagracha.
| Iarratas | Príomhriachtanas | Feidhm Scagtha |
|---|---|---|
| Córais Tiomántán Minicíocht Athróg | Rialú IEA a ghintear le linn oibríocht VFD | Rinne taobh ionchuir cosc IEA agus scagadh ardmhinicíochta ar thaobh an aschuir |
| Córais Servo Drive | Trasnaíocht leictreach timpeall ar threalamh servo a laghdú | Rialú taobh ionchuir IEA agus scagadh taobh mótair taobh aschuir |
| Rialú Mótair Tionscail | Feabhas a chur ar fheidhmíocht EMC na gcóras tiomána mótair | Sochtadh trasnaíocht déanta agus comhpháirteanna lasctha ard-minicíochta |
| Meaisíní CNC & Uirlisí Meaisín | An trasnaíocht a dhéanann difear do threalamh rialaithe agus tiomána a laghdú | Ionchur scagadh IEA agus laghdú dv/dt ar thaobh an aschuir |
| Suiteáil Cábla Mótair Fada | Rialú ar éifeachtaí tonnfhrithchaiteacha agus ard-minicíochta voltais | Scagadh taobh aschuir idir VFD agus mótair |
| Córais Conveyor, Pump & Fan | Cur isteach ó oibríocht mhótair luas athraitheach a laghdú | Sochtadh IEA ar thaobh an ionchuir agus, nuair is gá, scagadh aschuir |
| Trealamh Uathoibrithe Tionscail | Teorainn a chur le trasnaíocht idir córais tiomána agus leictreonaic in aice láimhe | Scagadh modh coitianta agus difreálach |
| Trealamh Déantúsaíochta | Tabhair aghaidh ar chur isteach ar thaobh an chumhachta agus ar thaobh an mhótair | Ionchuir chomhtháite agus scagadh aschuir |
Nóta: Braitheann an chumraíocht scagaire riachtanach ar an VFD, mótair, fad cábla, coinníollacha EMC, agus an fhadhb cur isteach ar leith. Ní éilíonn gach feidhmchlár VFD scagadh ionchuir agus aschuir.
| Paraiméadar Roghnúcháin | Eolas de dhíth | Cuspóir |
|---|---|---|
| Múnla VFD | Monaróir agus uimhir mhúnla | Chun an chumraíocht ionchuir/aschuir is infheidhme a chinneadh |
| Voltas Rátáilte | 220VAC / 380VAC / 690VAC / 1140VAC | Chun rátáil voltais an scagaire a mheaitseáil leis an gcóras tiomána |
| Reatha Rátáilte | Ionchur VFD nó sruth aschuir | Chun an rátáil reatha scagaire riachtanach a chinneadh |
| Cumhacht Mótair | kW nó HP | Chun measúnú a dhéanamh ar riachtanais scagtha taobh an mhótair |
| Voltas Ráta Mótair | Voltas oibriúcháin mótair | Chun comhoiriúnacht thaobh an aschuir a fhíorú |
| Fad Cábla Mótair | Fad cábla iarbhír i méadair | Tábhachtach chun éifeachtaí dv/dt agus tonnta frithchaite a mheas |
| Cineál Cábla | Sciath nó neamhshielded; tógáil cábla nuair atá sé ar fáil | Measúnú a dhéanamh ar shaintréithe EMC agus ard-minicíochta |
| Minicíocht Aistriú | Iompróir VFD / minicíocht aistrithe, má tá sé ar fáil | Cuidíonn sé le riachtanais scagtha ard-minicíochta a mheas |
| Timpeallacht Suiteála | Comh-aireachta rialaithe, meaisín, líne táirgeachta, etc. | Chun breithnithe suiteála agus EMC a chinneadh |
| Coinníoll Cur isteach | EMI, torann mótair, dv/dt, tonn frithchaite, trasnaíocht trealaimh in aice láimhe, etc. | Chun a aithint an bhfuil scagadh ionchuir, scagadh aschuir, nó cumraíocht chomhtháite oiriúnach |
| Socrú Forais | Modh talamhaithe agus sciath cábla | Tábhachtach maidir le rialú éifeachtach trasnaíochta ard-minicíochta |
Le haghaidh réamhmheastóireachta, is féidir le custaiméirí na nithe seo a leanas a sholáthar:
Múnla VFD + voltas rátáil + sruth rátáilte + cumhacht mótair + fad cábla mótair + cineál cábla + minicíocht lasctha + cur isteach breathnaithe
Tá an fhaisnéis seo níos úsáidí go ginearálta le haghaidh roghnú scagaire ná an scagaire a shonrú de réir an mhótair amháin.
Tá suiteáil cheart tábhachtach mar is féidir le trasnaíocht ardmhinicíochta cuid den chiorcad scagtha a sheachbhóthar trí shreangú mí-oiriúnach.
Ceangail an t-alt ionchuir idir an soláthar cumhachta agus VFD.
Ceangail an t-alt aschuir idir an VFD agus an mótar.
Ní mór críochfoirt ionchuir agus aschuir a nascadh de réir léaráid sreangú an táirge agus ní féidir iad a idirmhalartú.
Ba cheart cáblaí taobh cumhachta agus taobh mótair a rothlú ar leithligh.
Seachain ritheann fada comhthreomhar idir ionchur scagaire agus seoltóirí aschuir, mar is féidir le cúpláil leictreamaighnéadach éifeachtacht scagtha a laghdú.
Ba cheart an scagaire a bheith bunaithe de réir na gceanglas maidir le suiteáil leictreach is infheidhme agus treoracha EMC an mhonaróra VFD.
Maidir le trasnaíocht ardmhinicíochta, is fearr go ginearálta cosán talún gearr, íseal-impedance.
I gcás ina n-úsáidtear cábla mótair sciath, ba cheart an sciath cábla a fhoirceannadh de réir riachtanais EMC an mhonaróra VFD.
Sula ndéantar an córas a fhuinneamh, deimhnigh:
- Scag voltas agus rátáil reatha
- Naisc críochfoirt
- talamh
- Ródú cábla ionchuir/aschuir
- Nasc mótair
- Gléasta meicniúil
Tar éis a shuiteáil, deimhnigh gnáthoibriú VFD agus mótair agus seiceáil an coinníoll cur isteach bunaidh.
Déanann Dufew Electric comhpháirteanna leictreonaice cumhachta lena n-áirítear friotóirí, córais coscánaithe, imoibreoirí, scagairí, claochladáin, agus comhpháirteanna leictreacha saincheaptha. Déantar Scagairí Tiomána Minicíochta Athraitheacha a tháirgeadh de réir na cumraíochta agus an chur i bhfeidhm leictreach riachtanach.
Clúdaíonn an próiseas táirgthe de ghnáth iniúchadh comhpháirteanna, próiseáil comhpháirteanna maighnéadacha, foirceannadh agus insliú, cóimeáil scagaire, tástáil leictreach, iniúchadh deiridh, agus pacáistiú. Ag brath ar chumraíocht an táirge, féadfar sonraíocht comhpháirteanna, foirceannadh, insliú, críochfoirt, friotaíocht inslithe, neart tréleictreach, feidhmíocht leictreach, agus toisí a áireamh i seiceálacha cáilíochta.
Is féidir líníochtaí táirge-shonracha, taifid tástála, agus doiciméid theicniúla a sholáthar de réir riachtanais an tionscadail.
Tá deimhnithe ISO agus CE ag Dufew Electric a thacaíonn lena riachtanais bainistíochta cáilíochta agus comhlíonta táirgí.
Ba cheart an deimhniú is infheidhme agus an doiciméadacht theicniúil a dhaingniú de réir mhúnla an táirge shonrach agus an margadh cinn scríbe.
Clúdaíonn cigireacht cáilíochta na céimeanna ábhartha ó fhíorú comhpháirteanna agus cóimeáil trí thástáil leictreach agus iniúchadh deiridh.
Soláthraíonn Dufew Electric scagairí agus comhpháirteanna leictreonacha cumhachta eile do OEManna, do dháileoirí, do chomhtháthaitheoirí córais agus d'úsáideoirí tionsclaíocha.
Roghnaítear socruithe pacáistithe agus seachadta de réir toisí táirge, meáchan, cainníocht, ceann scríbe agus riachtanais an chustaiméara.
D’fhéadfadh go mbeadh na nithe seo a leanas san áireamh sna socruithe loingseoireachta atá ar fáil:
- Lastais farraige
- Lastais aer
- Seachadadh Express
- Seoltóir ainmnithe ag custaiméirí
Roghnaítear pacáistiú de réir na gcoinníollacha tógála agus iompair táirge.
Tá scagaire ionchuir suiteáilte idir an soláthar cumhachta agus VFD chun IEA seolta a rialú. Tá scagaire aschuir suiteáilte idir an VFD agus an mótar chun comhpháirteanna ard-minicíochta, dv/dt, agus éifeachtaí tonnta frithchaite a rialú.
Braitheann an ceanglas ar fhad cábla mótair, tréithe aschuir VFD, insliú mótair, coinníollacha EMC, agus riachtanais iarratais.
Tá. Is féidir é a mheas le haghaidh feidhmchláir servo-tiomáinte nuair is gá rialú a dhéanamh ar thrasnaíocht ardmhinicíochta taobh ionchuir EMI nó ar thaobh mótair. Caithfidh an rátáil leictreach an córas tiomána a mheaitseáil.
Tá. Tá an chuid aschuir deartha chun comhpháirteanna lasctha ard-minicíochta a mhaolú agus féadann sé dv/dt a laghdú ag na teirminéil mhótair. Braitheann an toradh iarbhír ar an VFD, cumraíocht scagaire, cábla, agus mótair.
Tá. Is féidir le cáblaí fada mótair éifeachtaí tonnfhrithchaiteacha agus voltas ardmhinicíochta a mhéadú, rud a fhágann go bhfuil scagadh aschuir níos ábhartha. Ní mór an fad cábla incheadaithe a dhearbhú don fheidhmchlár sonrach.
Ní gá. Tá an táirge seo beartaithe go príomha le haghaidh IEA agus scagadh ardmhinicíochta timpeall ar chórais VFD. Más é an ceanglas orduithe armónacha córais cumhachta sonracha nó THD a rialú, ba cheart réiteach tiomnaithe maolaithe armónach a mheas.
De ghnáth ní gá aon choigeartú leictreonach toisc go bhfuil an scagaire éighníomhach. Tá gá fós le roghnú múnla ceart, sreangú, talamh agus suiteáil.
Tá múnla VFD, voltas soláthair, sruth rátáil, cumhacht mótair, fad cábla mótair, cineál cábla, agus an cur isteach sonrach nó saincheist thaobh an mhótair úsáideach chun an chumraíocht chuí a roghnú.
Déanann Dufew Electric Scagairí Tiomána Minicíochta Athraitheacha do VFDs, do thiomáineann servo, do chórais rialaithe mótair, agus do threalamh uathoibrithe tionsclaíoch.
Soláthraíonn an chumraíocht chomhtháite scagadh EMI taobh ionchuir agus scagadh mótair taobh aschuir laistigh de thionól amháin. Is féidir an roghnú a bheith bunaithe ar rátáil tiomána, saintréithe mótair, fad cábla, coinníollacha EMC, agus riachtanais suiteála.
Le haghaidh meastóireachta táirge, cuir an tsamhail VFD, an mótarchumhacht, an sruth rátáilte, fad cábla mótair, cineál cábla, agus voltas soláthair ar fáil.
