Cuirimid punann cuimsitheach ar fáil lena n-áirítear friotóirí, aonaid coscánaithe, imoibreoirí, scagairí cumhachta, agus claochladáin, le roghanna saincheaptha iomlána chun freastal ar riachtanais iarratais éagsúla.

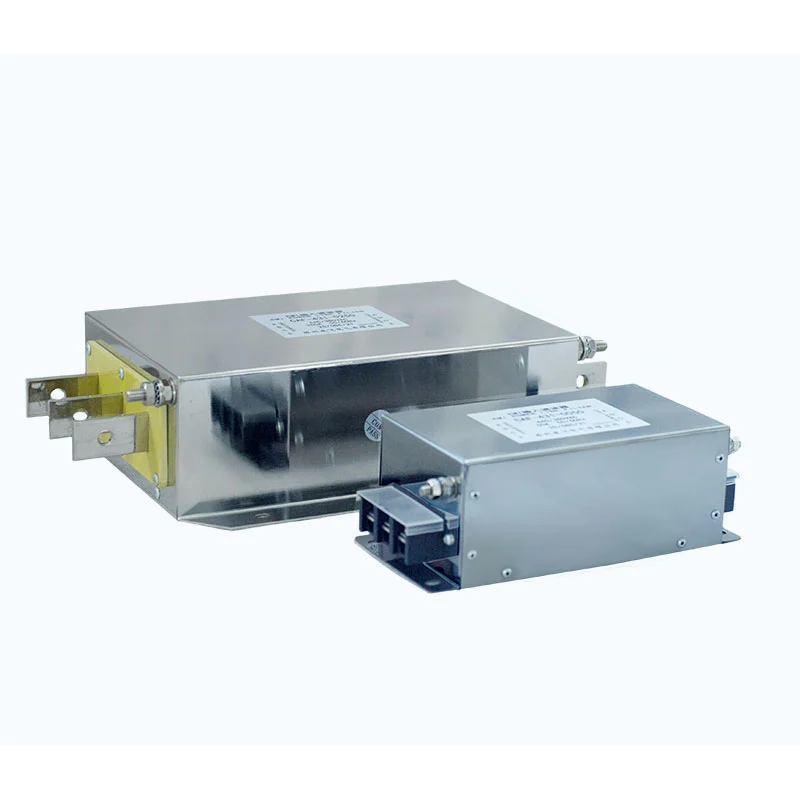

Tá Scagaire Soláthair Cumhachta suiteáilte idir an fhoinse cumhachta atá ag teacht isteach agus an t-ionchur cumhachta trealaimh. Is é a phríomhchuspóir ná trasnaíocht leictreamaighnéadach (EMI) a dhéantar tríd an líne cumhachta a rialú.
Is féidir le trealamh leictreonach cumhachta cosúil le inverters, servo drives, agus lascsholáthairtí cumhachta torann ard-minicíochta a ghiniúint le linn oibríocht an aistrithe. Féadfaidh trealamh leictreach seachtrach agus an líonra cumhachta suaitheadh ard-minicíochta nach dteastaíonn a thabhairt isteach sa líne soláthair céanna freisin.
Soláthraíonn an scagaire bac ar na comhpháirteanna ard-minicíochta seo nach dteastaíonn agus ligeann sé don ghnáthsholáthar cumhachta dul tríd.
Tá sé deartha chun oibriú sa dá threo:
- Cur isteach ardmhinicíochta a ghineann an trealamh agus a sheoltar i dtreo an líonra cumhachta a laghdú
- Laghdaigh suaitheadh RF seachtrach agus leictreach ag dul isteach sa trealamh tríd an líne soláthair
- Cur isteach ar mhodh coitianta agus difreálach a chur faoi chois
- An fhéidearthacht trasnaíochta idir trealamh leictreonach in aice láimhe a laghdú
Úsáidtear an scagaire, dá bhrí sin, mar chuid de chóras rialaithe EMI/EMC agus trasnaithe líne cumhachta an trealaimh.
Úsáideann an scagaire meascán de chokes mód coitianta, toilleoirí X, toilleoirí Y, agus comhpháirteanna friotachais chun líonra scagtha íseal-pas a chruthú.
Cruthaíonn an tachtadh mód comónta bacainn ard ar thorann ardmhinicíochta comhmhód agus ligeann sé do ghnáthshruth an tsoláthair pas a fháil.
Tá an toilleoir X ceangailte trasna na seoltóirí cumhachta agus soláthraíonn sé cosán le haghaidh torann ard-minicíochta de mhodh difreálach.
Soláthraíonn toilleoirí Y cosán rialaithe idir na seoltóirí cumhachta agus an tagairt don talamh nó don chassis le haghaidh trasnaíochta comh-mhodha cuí.
Ag brath ar chumraíocht an chiorcaid, is féidir comhpháirteanna resistive a úsáid le haghaidh urscaoileadh toilleora agus damping ciorcad.
Soláthraíonn an ciorcad comhcheangailte cosc ar chur isteach mód coitianta agus difreálach thar an raon minicíochta sonraithe.
Is féidir leis an scagaire struchtúr aonchéime nó dhá chéim a úsáid.
Tá scagadh aonchéime oiriúnach d'iarratais inar féidir an leibhéal trasnaíochta a rialú le rannóg scagtha amháin agus go bhfuil spás suiteála teoranta.
Soláthraíonn scagadh dhá chéim maolú breise nuair a oibríonn an trealamh i dtimpeallacht leictreamaighnéadach níos déine.
Ba cheart an chumraíocht chuí a chinneadh de réir an trealaimh, na saintréithe trasnaíochta, an tanúcháin is gá, agus na coinníollacha suiteála.
Baineann na sonraíochtaí seo a leanas le cumraíocht ábhartha an táirge. D'fhéadfadh raonta éagsúla voltais agus reatha a bheith ag sraith scagaire éagsúla Dufew Electric.
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas Rátáilte | 250VAC don chumraíocht aon phas sonraithe |
| Reatha Rátáilte | 1A--60A don chumraíocht aon phas sonraithe |
| Minicíocht Oibriúcháin | 50Hz / 60Hz / suas le 500Hz, ag brath ar chumraíocht |
| Raon Scagtha | 5 kHz--30 MHz |
| Neart Tréleictreach, Líne go Líne | 1500VDC / 60s |
| Neart Tréleictreach, Líne go Talamh | 2250VDC / 60s* |
| Friotaíocht Inslithe | > 100MΩ ag 1000VDC |
| Cumas Overload | 1.4 × rátáil reatha ar feadh 1 nóiméad, le 15 nóiméad ar a laghad idir imeachtaí ró-ualaithe |
| Grád Cosanta | IP00 / IP20 |
| Rang Inslithe | T40 / F (155°C) |
| Grád retardant lasair | UL94V-2 |
| Caighdeán Táirge | GB/T 15287/8 |
* Liostaíonn an fhaisnéis theicniúil a soláthraíodh freisin 2500VDC / 60s le haghaidh neart tréleictreach líne-go-talamh. Ba cheart an luach is infheidhme a dheimhniú ón tsonraíocht deiridh don tsamhail roghnaithe.
Is é an t-ainmniúchán múnla tipiciúil ná: CAF-4 3 1-0010
| Cód | Cur síos |
|---|---|
| CAF | Sraith scagairí Dufew Electric |
| 4 | Rang voltas; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Cumraíocht chéim; 3 = trí phas, 1 = aon phas |
| 1 | Catagóir scagaire; 1 = scagaire ionchuir, 2 = scagaire aschuir |
| 0010 | Reatha rátáilte; 0010 = 10A |
Ba cheart sonrúchán na samhla a sheiceáil i gcoinne na sonraíochta táirge agus an ainmchláir is infheidhme sula n-ordaítear é.
Tugann an ciorcad scagairí aghaidh ar thrasnaíocht ardmhinicíochta idir mhodh comhchoiteann agus mhodh difreálach, rud a fhágann gur féidir é a úsáid i gcás ina bhféadfadh cineálacha éagsúla IEA seolta a bheith i láthair.
Is féidir leis an scagaire trasnaíocht a ghineann an trealamh nasctha agus a dhéantar i dtreo an líonra soláthair a laghdú, agus ag an am céanna srian a chur ar shuaitheadh ardmhinicíochta seachtracha a théann isteach tríd an nasc cumhachta.
Clúdaíonn an raon scagtha sonraithe trasnaíocht ardmhinicíochta a bhaineann le leictreonaic chumhachta lasctha agus trealamh leictreonach eile.
Is féidir an struchtúr scagtha a roghnú de réir an leibhéal trasnaíochta agus na riachtanais suiteála.
Tá an tógáil chomhtháite oiriúnach le suiteáil taobh istigh de chaibinéid rialaithe agus imfháluithe leictreacha ina bhfuil spás gléasta teoranta.
Tá an scagaire deartha le haghaidh trealamh leictreonach cumhachta aon phas nuair is gá IEA seolta a rialú. Is féidir é a úsáid in inverters aon phas, thiomáineann servo, aistriú soláthairtí cumhachta, rialtóirí, meaisíní bróidnéireachta, meaisíní greanta, trealamh rialaithe tionsclaíoch, agus trealamh leictreonach eile atá suiteáilte i dtimpeallachtaí íogair EMI.
Is féidir an scagaire a úsáid freisin i suiteálacha leictreacha ina n-oibríonn ilfheistí leictreonacha ar an ngréasán cumhachta céanna agus go bhféadfadh cur isteach seolta difear a dhéanamh ar oibriú trealaimh nó ar fheidhmíocht an chórais.
D’fhéadfadh scagaire a bheith feiliúnach nuair a bhraitheann trealamh comharthaí a bhaineann le trasnaíocht, amhail:
- Múchadh gan choinne
- Truicearú bréagach nó oibríocht neamhghnácha
- Cur isteach cumarsáide nó rialaithe
- Torann leictreach iomarcach
- Cur isteach ar chumhacht-líne idir trealamh cóngarach
Is féidir cúiseanna iomadúla a bheith ag na hairíonna seo. Sula roghnaítear scagaire, ba cheart foinse iarbhír na faidhbe a aithint. Ní chuirtear scagaire in ionad bearta ceartaitheacha maidir le ró-ualach, talamh mícheart, teip inslithe, lochtanna trealaimh, nó fadhbanna bunúsacha leictreacha eile.
Ba cheart go mbreathnódh roghnú scagaire ar voltas soláthair an trealaimh, ar an sruth rátáilte, ar mhinicíocht oibriúcháin, ar chumraíocht aon phas, ar fheidhmíocht scagtha riachtanach, ar thoisí na suiteála, ar an modh talamh, ar an teocht chomhthimpeallach, agus ar an leibhéal cosanta.
Maidir leis an gcumraíocht aon phas sonraithe, tá an rátáil scagaire molta thart ar 1.2–1.5 uair an sruth rátáilte atá ag an trealamh. Ba cheart go mbreathnódh an roghnú deiridh freisin ar ualach iarbhír reatha, coinníollacha ró-ualaithe, teocht oibriúcháin, agus sonraíochtaí an mhonaróra.
Le haghaidh roghnú múnla, is féidir le custaiméirí an tsamhail trealaimh, an voltas soláthair, an sruth rátáilte, minicíocht oibriúcháin, léaráid sreangú, toisí suiteála, comharthaí cur isteach, agus timpeallacht oibriúcháin a sholáthar.
Tá suiteáil cheart thar a bheith tábhachtach maidir le cosc EMI ard-minicíochta.
Seiceáil voltas agus sruth an trealaimh roimh shuiteáil. Ní mór go mbeadh an scagaire roghnaithe comhoiriúnach leis an soláthar trealaimh agus leis an sruth oibriúcháin.
Seiceáil an tithíocht, na críochfoirt, na pointí gléasta, an lipéad aitheantais, agus na marcálacha sreangaithe. Ná shuiteáil aonad damáiste.
Suiteáil an scagaire chomh gar agus is praiticiúil d'iontráil cumhachta an trealaimh chosanta. Le haghaidh suiteálacha comh-aireachta, is féidir an scagaire a shuiteáil ar dhromchla gléasta miotail oiriúnach de réir na gceanglas suiteála.
Ceangail an scagaire idir an soláthar cumhachta ag teacht isteach agus an t-ionchur trealaimh de réir an léaráid sreangú is infheidhme. Lean na críochfoirt marcáilte ionchuir agus aschuir ina sonraítear treo nasctha sainithe.
Ní mór an críochfort talún a nascadh go hiontaofa.
Ná cuachta na sreanga ionchuir scagaire agus na sreanga aschuir le chéile.
Is féidir le trasnaíocht ardmhinicíochta cúpláil idir seoltóirí ionchuir agus aschuir atá treoraithe go dlúth agus an ciorcad scagtha a sheachbhóthar. Ba cheart, dá bhrí sin, sreangú ar thaobh an ionchuir agus ar thaobh an ualaigh a chur ar aghaidh go leithleach agus a choinneáil óna chéile chomh fada agus is féidir.
Ba cheart go mbeadh an seoltóir talaimh gearr agus go mbeadh bac sách íseal aige don suiteáil.
Tar éis an sreangú agus an talamh a sheiceáil:
1. Deimhnigh gach nasc críochfoirt.
2. Seiceáil scaradh cábla ionchuir/aschuir.
3. Cuir fuinneamh ar an trealamh.
4. Breathnaigh ar stádas oibriúcháin agus ar choinníollacha aláraim.
5. Deimhnigh an bhfuil an bunchur isteach laghdaithe.
Maidir le trealamh aon phas dlúth, is féidir le tionól scagaire comhtháite líon na gcomhpháirteanna a theastaíonn le haghaidh suiteála a laghdú.
| Comparáid | Scagaire Comhtháite Céim Aonair | Aonaid Scagaire ar Leith |
|---|---|---|
| Struchtúr | Tionól comhtháite amháin | Comhthionóil neamhspleácha iomadúla |
| Suiteáil | Pointe suiteála scagaire amháin | Aonaid ar leith agus pointí gléasta |
| Sreangú | Críochfoirt ionchuir agus aschuir scagaire tiomnaithe | Idirnasc breise agus ródú |
| Spás comh-aireachta | Oiriúnach do chaibinéid rialaithe dlúth | Teastaíonn spás do gach aonad |
| Bainistíocht comhpháirteanna | Tionól táirge amháin | Comhpháirteanna agus gabhálais ar leith |
Braitheann fíorfheidhmíocht IEA ar an gciorcad scagaire, ar choinníollacha leictreacha, ar thalamh, ar ródú cábla, agus ar cháilíocht na suiteála. Níor cheart déileáil leis an struchtúr comhtháite féin mar ráthaíocht ar mhaolú IEA níos fearr gan sonraí tástála a bhaineann go sonrach le feidhmchlár.
Déanann Dufew Electric comhpháirteanna leictreonaice cumhachta lena n-áirítear friotóirí, córais coscánaithe, imoibreoirí, scagairí, claochladáin, agus comhpháirteanna leictreacha saincheaptha.
Maidir le scagairí soláthair cumhachta, is féidir na nithe seo a leanas a áireamh i dtáirgeadh agus cigireacht:
Cigireacht Comhpháirte → Tionól Scagaire → Tástáil Leictreach → Cigireacht Deiridh → Pacáistiú
Ag brath ar chumraíocht an táirge, d'fhéadfadh na nithe seo a leanas a bheith i gceist le hiniúchadh:
- Fíorú sonraíochta na Comhpháirte
- Cigireacht críochfoirt agus nasc
- Tástáil friotaíochta inslithe
- Tástáil neart tréleictreach
- Tástáil feidhmíochta leictreach
- Cigireacht toisí
- Cigireacht táirge deiridh
Is féidir taifid theicniúla is infheidhme agus doiciméadú tástála a sholáthar de réir riachtanais táirge agus tionscadail.
Tá deimhnithe ISO agus CE ag Dufew Electric a thacaíonn lena ghníomhaíochtaí bainistíochta cáilíochta agus comhlíonta táirgí.
Ba cheart deimhnithe agus doiciméid theicniúla is infheidhme a dhaingniú de réir an tsamhail roghnaithe, cumraíocht an táirge, agus an margadh atá beartaithe.
Is féidir orduithe idirnáisiúnta a shocrú de réir cainníocht táirge, toisí, ceann scríbe agus ceanglais seachadta.
Is féidir lasta mara, lasta aeir, seachadadh sainráite, nó seoltóir atá ainmnithe ag an gcustaiméir a úsáid de réir mar is cuí. Roghnaítear pacáistiú de réir struchtúr an táirge agus na coinníollacha iompair.
Tá sé suiteáilte ag ionchur cumhachta trealaimh leictreonaigh chun trasnaíocht leictreamaighnéadach sheolta ag taisteal tríd an líne cumhachta a chosc. I measc na n-iarratas tipiciúla tá inverters aon phas, thiomáineann servo, aistriú soláthairtí cumhachta, agus rialtóirí.
Tá an scagaire deartha chun aghaidh a thabhairt ar thrasnaíocht ardmhinicíochta mhodhanna coitianta agus difreálach araon. Is é 5 kHz--30 MHz an raon scagtha sonraithe don chumraíocht is infheidhme.
Ba cheart é a shuiteáil chomh gar agus is praiticiúil d'ionchur cumhachta an trealaimh chosanta. Ba cheart cáblaí taobh ionchuir agus taobh aschuir a dheighilt chun cúpláil leictreamaighnéadach a d'fhéadfadh an scagaire a sheachbhóthar a laghdú.
Tá. Tá sé beartaithe le haghaidh feidhmeanna lena n-áirítear inverters aon phas, thiomáineann servo, aistriú soláthairtí cumhachta, rialaitheoirí, agus trealamh leictreonach dá samhail, ar choinníoll go bhfuil na rátálacha leictreacha comhoiriúnach.
Ba cheart go mbreathnódh an roghnúchán ar shruth oibriúcháin rátáilte agus iarbhír an trealaimh, ar voltas soláthair, ar choinníollacha oibriúcháin, agus ar shonraíocht an scagaire. Molann an treoir roghnúcháin a soláthraíodh thart ar 1.2--1.5 uair an sruth rátáilte atá ag an trealamh.
D'fhéadfadh sé cabhrú nuair a bhíonn na hairíonna seo mar thoradh ar chur isteach leictreamaighnéadach nó suaitheadh línte cumhachta de bharr na n-airíonna seo. Má tá an locht mar thoradh ar ró-ualach, talamh mícheart, fadhbanna inslithe, nó locht trealaimh inmheánaigh, ní mór aghaidh a thabhairt ar an mbunchúis ar leithligh.
Is féidir rátálacha leictreacha, struchtúr scagtha, toisí suiteála, agus sonraíochtaí eile a mheas de réir riachtanais trealaimh agus iarratais.
Tá. Os cionn 1,000 m, d'fhéadfadh go mbeadh gá le sruth derating chun diomailt teasa laghdaithe. Sonraíonn an fhaisnéis theicniúil a soláthraíodh uasairde 2,000 m agus moltar 15% de shruth os cionn 1,000 m. Ba cheart an ceanglas deiridh don tsamhail roghnaithe a dhearbhú.
Soláthraíonn Dufew Electric scagairí soláthair cumhachta le haghaidh inverters aon phas, thiomáineann servo, aistriú soláthairtí cumhachta, rialtóirí, agus trealamh leictreonach cumhachta eile. Úsáideann na scagairí comhpháirteanna scagtha de mhodh coitianta agus difreálach chun IEA seolta a laghdú tríd an nasc cumhachta.
Le haghaidh roghnú táirgí, cuir voltas an trealaimh, an sruth rátáilte, an minicíocht oibriúcháin, na coinníollacha suiteála, agus an fhaisnéis trasnaíochta atá ar fáil le haghaidh athbhreithniú cumraíochta.
