Cuirimid punann cuimsitheach ar fáil lena n-áirítear friotóirí, aonaid coscánaithe, imoibreoirí, scagairí cumhachta, agus claochladáin, le roghanna saincheaptha iomlána chun freastal ar riachtanais iarratais éagsúla.

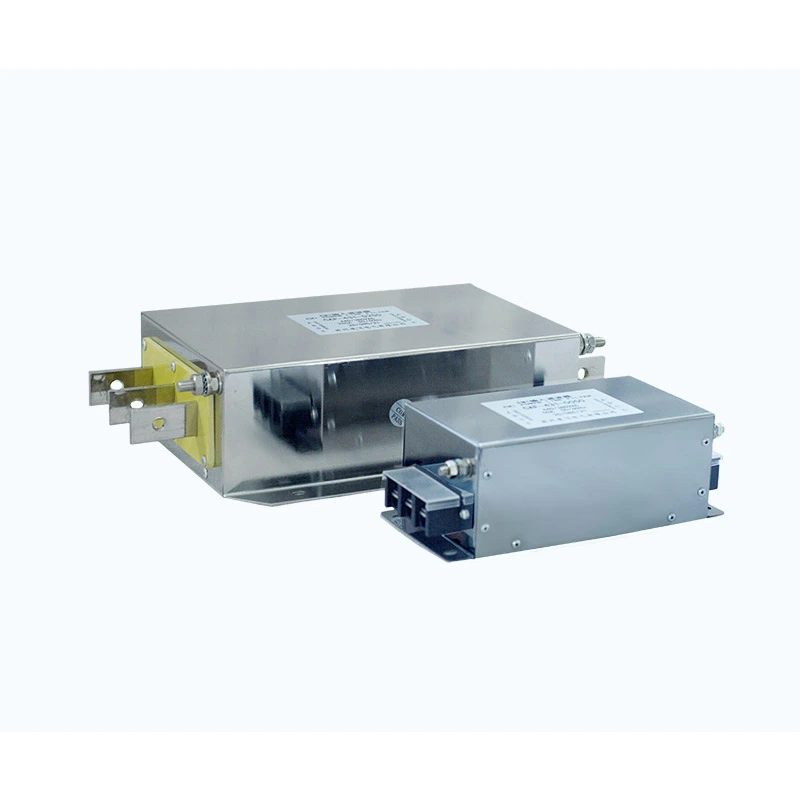

Tá Scagaire Armónach Leictreach Dufew deartha le haghaidh córais VFD agus ualaí neamhlíneacha eile a ghineann sruthanna armónacha le linn oibriú. Suiteáilte ar thaobh ionchuir an chórais tiomána, úsáideann sé ciorcad LC tiúnta le himoibreoirí scagaire, toilleoirí cumhachta, agus friotóirí taise neamh-ionduchtacha chun armóiní íseal-ordú roghnaithe a laghdú agus cáilíocht cumhachta a fheabhsú. Áirítear ar na harmonics sprioc tipiciúil an 5ú, 7ú, 11ú, agus 13ú orduithe, leis an gcumraíocht deiridh arna chinneadh ag voltas an chórais, tréithe ualaigh, speictream armónach, agus feidhmíocht scagtha riachtanach.
I measc na paraiméadair feidhmíochta tipiciúla tá THDi <10% ar ualach iomlán, THDv <5%, fachtóir cumhachta os cionn 0.98, ardú teochta ≤80K, leibhéal torainn ≤65dB, agus neart tréleictreach suas le 3000VAC, faoi réir an tsamhail roghnaithe agus coinníollacha oibriúcháin.
Is féidir le VFDs, tiontairí, coigeartóirí, agus ualaí neamhlíneacha eile sruthanna armónacha a ghiniúint le linn oibríocht chomhshó agus lasctha AC-DC. Nuair a éiríonn leibhéil armónach iomarcach, féadfaidh siad caillteanais claochladáin agus cábla a mhéadú, téamh breise a chur faoi deara, fachtóir cumhachta a laghdú, agus tionchar a imirt ar chobhsaíocht trealaimh íogair leictreach.
I gcás líonraí cumhachta tionsclaíocha a bhfuil il-ualaí neamhlíneacha acu, cuidíonn rialú armónach cuí le coinníollacha cobhsaí leictreacha a choinneáil agus tionchar na sruthanna armónacha ar an gcóras dáileacháin a laghdú.
Déantar paraiméadair an imoibreora agus an toilleora a mheaitseáil de réir an chórais agus na saintréithe armónacha chun cosán íseal-impedance a chruthú ag minicíochtaí armónacha roghnaithe. Ligeann sé seo sruthanna armónacha a atreorú tríd an scagaire agus gnáthoibriú bunmhinicíochta á chothabháil.
Tá friotóirí taise neamh-ionduchtacha ionchorpraithe isteach sa chiorcad scagtha chun athshondas idir an scagaire, impedance greille, agus ualaí neamhlíneacha a rialú. Cuidíonn sé seo le aimpliú armónach a theorannú agus laghdaíonn sé an iomarca strus reatha ar na comhpháirteanna scagtha le linn oibriú leanúnach.
Braitheann feidhmíocht chobhsaí scagtha ar chomhordú ceart ionduchtais imoibreora, cumas toilleora, friotaíocht taise, agus diomailt teasa. Déanann Dufew na paraiméadair seo a choigeartú de réir na rátálacha leictreacha agus na gcoinníollacha oibriúcháin chun feidhmíocht iontaofa a choinneáil faoi ualaí tionsclaíocha leanúnacha.
Ba cheart go mbeadh roghnú an scagaire bunaithe ar shaintréithe leictreacha iarbhír na suiteála seachas ar chumhacht rátáilte amháin. Déanann Dufew measúnú ar choinníollacha an chórais mar voltas, sruth, cumas VFD, speictream armónach, THDi riachtanach, agus timpeallacht suiteála nuair a bhíonn cumraíocht oiriúnach á fhorbairt.
Is féidir le tacaíocht innealtóireachta anailís armónach, ríomh paraiméadar scagaire, cumraíocht leictreach, struchtúr meicniúil, agus treoir iarratais a chlúdach. Is féidir le custaiméirí sonraí tomhais armónacha, léaráidí aonlíne, sonraíochtaí trealaimh, nó coinníollacha oibriúcháin a sholáthar le haghaidh meastóireachta teicniúil.
Laghdaíonn an ciorcad scagtha tiúnta na sruthanna armónacha tréithiúla a ghineann VFDanna agus ualaí neamhlíneacha eile, ag cuidiú le saobhadh tonnchruth reatha níos ísle agus le cúrsaíocht armónach a laghdú trí chlaochladáin, cáblaí agus trealamh dáileacháin eile.
Trí aghaidh a thabhairt ar éifeachtaí armónacha cumhachta reatha agus imoibríocha, is féidir leis an scagaire cabhrú le fachtóir cumhachta a fheabhsú, éileamh cumhachta imoibríoch a laghdú, agus caillteanais níos ísle laistigh den chóras dáileacháin leictreachais.
Is féidir leis an saobhadh armónach a laghdú coinníollacha oibriúcháin claochladáin, trealamh dáileacháin, córais uathoibrithe tionsclaíocha, agus ualaí leictreacha eile a fheabhsú, go háirithe i suiteálacha le cion ard de threalamh neamhlíneach.
| Fachtóir Roghnúcháin | Comaoin |
|---|---|
| Voltas an Chórais | 220V / 380V / 690V / 1140V |
| Cineál Luchtaigh | VFDs, tiontairí, ualaí tionsclaíocha neamhlíneacha |
| Reatha Rátáilte | Bunaithe ar acmhainn trealaimh nasctha |
| Coinníoll Armónach | Tomhas THD nó anailís chórais |
| Sprioc Feidhmíochta | Leibhéal laghdaithe armónach riachtanach |
| Coinníoll Suiteála | Riachtanais spáis agus comhshaoil comh-aireachta |
Is féidir le Dufew cumraíochtaí oiriúnacha scagaire a mholadh de réir riachtanais iarratais iarbhír.
Tá réitigh Scagaire Armónach Dufew oiriúnach do chórais chumhachta tionsclaíocha ina mbíonn tionchar ag saobhadh armónach ar fheidhmíocht trealaimh.
| Iarratas | Príomhriachtanas |
|---|---|
| Córais VFD | Laghdaigh saobhadh srutha armónach |
| Córais il-tiomáint | Feabhas a chur ar chobhsaíocht líonra cumhachta |
| Uathoibriú tionsclaíoch | Oibriú iontaofa leictreach a choinneáil |
| Ardaitheoirí | Tionchar armónach a laghdú le linn luasghéarú minic |
| Craenacha agus trealamh ardaithe | Tacaíocht a thabhairt d'oibriú ualach dinimiciúil |
| Córais UPS | Feabhas a chur ar chaighdeán cumhachta |
| Córais luchtaithe ceallraí | Tionchar armónach a laghdú |
| Trealamh teasa ionduchtúcháin | Feabhas a chur ar chomhoiriúnacht leictreach |
| Córais fuinnimh in-athnuaite | Tacaíocht nasc greille cobhsaí |
Sampla: HFL-4 3 1-0490
| Cód | Cur síos |
|---|---|
| HFL | Sraith Scagaire Armónach Leictreach Dufew |
| 4 | Leibhéal Voltais (2=220V, 4=380V, 6=690V) |
| 3 | Uimhir Chéim (3=Trí Phas, 1=Céim Aonair) |
| 1 | Cumraíocht Scagaire |
| 0490 | Reatha Rátáilte (0490=490A) |
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas Rátáilte | 220VAC / 380VAC / 690VAC / 1140VAC |
| Minicíocht | 50Hz / 60Hz |
| Minicíocht Iompróra | 2kHz - 6kHz |
| Reatha Rátáilte | 5A - 1200A |
| Feidhmíocht Scagtha | THD <10%, THDv <5% |
| Fachtóir Cumhachta | PF >0.98 faoi lánualach |
| Cumas Overload | 120% rátáil reatha ar feadh 30 nóiméad |
| Ardú Teochta | ≤80K |
| Leibhéal Torainn | ≤65dB |
| Neart Tréleictreach | 3000VAC / 50Hz / 10S |
| Friotaíocht Inslithe | ≥100mΩ |
| Grád Cosanta | IP00 / IP22 |
| Rang Inslithe | Aicme F (155 ℃) |
| Caighdeáin | IEC61000 / GB/T14549-1993 |
Déanann Dufew Electric speisialtóireacht i gcomhpháirteanna leictreonaice cumhachta tionsclaíocha, lena n-áirítear scagairí armónacha, imoibreoirí, friotóirí coscánaithe, claochladáin, agus réitigh leictreacha saincheaptha.
Maidir le táirgí scagtha armónacha, díríonn Dufew ar:
- Déantúsaíocht imoibreora agus meaitseáil paraiméadar
- Roghnú agus comhtháthú toilleora
- Fíorú tréith athshondais
- Tástáil sábháilteachta leictreach
- Bailíochtú feidhmíochta
Déantar iniúchadh ar gach táirge lena n-áirítear:
| Mír Cigireachta | Cuspóir |
|---|---|
| Tástáil friotaíochta inslithe | Fíoraigh iontaofacht inslithe |
| Tréleictreach sheasamh tástáil | Deimhnigh sábháilteacht leictreach |
| Tástáil paraiméadar leictreach | Feidhmíocht dearaidh a chinntiú |
| Tástáil ar ardú teochta | Fíoraigh cumas teirmeach |
| Cigireacht deiridh | Deimhnigh cáilíocht déantúsaíochta |
Tacaíonn Dufew le:
- OEM déantúsaíochta
- Réitigh armónacha saincheaptha
- Comhoibriú innealtóireachta
- Tacaíocht theicniúil tionscadal-bhunaithe
Áirítear leis na doiciméid atá ar fáil deimhniú bainistíochta cáilíochta ISO, deimhniú CE, agus tuarascálacha tástála táirge.
Soláthraíonn Dufew réitigh phacáistithe de chaighdeán onnmhairithe do tháirgí leictreacha tionsclaíocha.
Áirítear le pacáistiú:
- Cosaint taise
- Shocrú turraing-resistant
- Cásanna adhmaid treisithe le haghaidh samhlacha trom
- Lipéid aitheantais táirge
- Doiciméid theicniúla le loingsiú
Déantar iniúchadh ar gach aonad sula seachadadh chun comhlíonadh sonraíochtaí an chustaiméara a chinntiú.
| Comparáid | Scagaire Armónach | Scagaire Ionchur EMI |
|---|---|---|
| Príomhfheidhm | Laghdaigh saobhadh armónach agus feabhas a chur ar chaighdeán cumhachta | Cur isteach leictreamaighnéadach a chur faoi chois |
| Sprioc | 5ú / 7ú / 11ú / 13ú armónach | Torann seolta agus radaithe ardmhinicíochta |
| Dearadh Chuarda | Ciorcad LC tiúnta le friotóir taise | Líonra scagtha EMI |
| Iarratas | Córais VFD agus ualaí neamhlíneacha | Trealamh leictreonach atá íogair ó thaobh EMC |
| Príomhshochar | THDi níos ísle agus cobhsaíocht greille feabhsaithe | Torann leictreach laghdaithe |
Úsáideann ciorcad scagtha tipiciúil imoibreoirí, toilleoirí agus friotóirí taise. Oibríonn na comhpháirteanna seo le chéile chun cosán tiúnta a chruthú le haghaidh minicíochtaí armónacha roghnaithe agus cabhraíonn siad le feabhas a chur ar chaighdeán foriomlán cumhachta.
Braitheann an roghnú ar voltas an chórais, ar an sruth rátáilte, ar chumas VFD, ar shaintréithe armónacha, ar riachtanais THDi, agus ar choinníollacha suiteála. Soláthraíonn Dufew moltaí bunaithe ar na ceanglais shonracha iarratais agus oibriúcháin.
Tá. Is féidir le Dufew torthaí tomhais armónacha a mheas mar aon le paraiméadair an chórais agus an fheidhmíocht scagtha riachtanach chun cumraíocht oiriúnach a chinneadh don iarratas.
Úsáidtear an chéad cheann go príomha chun sruthanna armónacha íseal-ord a ghineann ualaí neamhlíneacha a laghdú, agus tugann scagaire IEA go príomha i ngleic le trasnaíocht ardmhinicíochta de bharr feistí aistrithe.
Soláthraíonn Dufew Electric réitigh shaincheaptha do chórais VFD, trealamh uathoibrithe tionsclaíoch, agus feidhmchláir chomhshó cumhachta. Le taithí innealtóireachta, próisis déantúsaíochta rialaithe, agus nósanna imeachta iniúchta cáilíochta, tacaíonn Dufew le roghnú scagaire, meaitseáil paraiméadar, agus cumraíochtaí a bhaineann go sonrach le feidhmchlár bunaithe ar riachtanais an chórais iarbhír.
Déan teagmháil le Dufew Electric le haghaidh sonraíochtaí táirge, meastóireacht theicniúil, agus tacaíocht saincheaptha tionscadail.
