Cuirimid punann cuimsitheach ar fáil lena n-áirítear friotóirí, aonaid coscánaithe, imoibreoirí, scagairí cumhachta, agus claochladáin, le roghanna saincheaptha iomlána chun freastal ar riachtanais iarratais éagsúla.

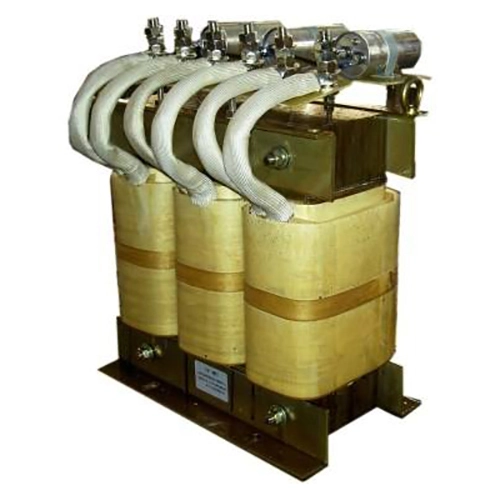

Tá Scagaire Tonn Sine Leictreach Dufew suiteáilte ag an taobh aschuir de chórais VFD chun cáilíocht tonnchruth taobh an mhótair a fheabhsú agus cosaint mhótair iontaofa a sholáthar in iarratais tionsclaíocha. Le linn oibríocht lasctha VFD, gintear agus tarchuirtear bíoga voltas PWM ard-minicíochta trí cháblaí mótair, go háirithe i suiteálacha fad-achair, a d'fhéadfadh a bheith ina chúis le voltas frithchaite, méadú ar strus dv/dt, trasnaíocht leictreamaighnéadach, agus caillteanais mótair bhreise.
Glacann an VFD Sine Wave Scagaire struchtúr scagtha pas íseal LC comhdhéanta d'imoibreoirí agus toilleoirí. Déanann an líonra scagtha comhpháirteanna iompróra-minicíochta agus armónacha ard-minicíochta a mhaolú ó chomharthaí aschuir PWM agus ag an am céanna ligeann don bhunvoltas minicíochta dul tríd go héifeachtach, ag athrú an tonnchruth aschuir ina tonnchruth gar-sinusóideach níos míne.
Cuidíonn an próiseas scagtha le:
- Comhpháirteanna ard-minicíochta PWM a laghdú
- Feabhas a chur ar tonnform voltas críochfoirt mótair
- Strus dv/dt a ísliú ar insliú mótair
- Trasnaíocht leictreamaighnéadach (EMI) a laghdú
- Cobhsaíocht oibriúcháin mótair agus iontaofacht seirbhíse a fheabhsú
Úsáideann an táirge croíthe cruach sileacain fuar-rollta ar chaillteanas íseal, ábhair inslithe Aicme F, teicneolaíocht tuile folúis, agus struchtúir teirmeacha optamaithe chun feidhmíocht chobhsaí a chothabháil le linn oibriú tionsclaíoch leanúnach, ag soláthar réiteach éifeachtach do chórais mhótair cábla fada, trealamh uathoibrithe, agus iarratais ardfheidhmíochta VFD.
Murab ionann agus imoibreoir aschuir chaighdeánach a mhéadaíonn impedance ciorcad den chuid is mó, soláthraíonn an struchtúr scagtha LC maolú níos mó ar chomhpháirteanna lasctha ard-minicíochta, rud a fhágann go bhfuil tonnform voltas mótair níos rianúla le saobhadh ard-minicíochta níos ísle agus strus leictreach laghdaithe ar foirceannadh mótair.
Is féidir le bíoga PWM ard dv/dt an strus inslithe a mhéadú, go háirithe nuair a shuiteáiltear cáblaí fada idir an VFD agus an mótar. Cuidíonn an scagaire le spikes voltais agus éifeachtaí tonnta frithchaite a theorannú, ag laghdú strus ar insliú foirceannadh mótair agus ag tacú le hoibriú mótair níos fadtéarmaí.
Tugann cáblaí fada mótair isteach toilleas dáilte ar féidir leis an sruth luchtaithe agus an voltas frithchaite a mhéadú. Déanann Dufew na paraiméadair leictreacha a choigeartú de réir riachtanais an chórais d'iarratais ar nós córais caidéil iargúlta, trealamh mótair lasmuigh, innealra faoi thalamh, agus línte táirgeachta móra.
Trí chur isteach ard-minicíochta agus saobhadh tonnchruth aschuir a mhaolú, is féidir leis an scagaire cabhrú le torann leictreamaighnéadach mótair, ardú teochta breise, caillteanais armónacha a laghdú, agus creathadh meicniúil a bhaineann le tonnfhoirmeacha aschuir inverter éagobhsaí.
Déantar an t-imoibreoir agus an toilleoir a mheaitseáil de réir saintréithe aschuir PWM an VFD. Maolaíonn an struchtúr LC a eascraíonn as comhpháirteanna minicíochta iompróra agus ag an am céanna tarchur na bunmhinicíochta a chothabháil agus feabhas a chur ar an tonnchruth ar thaobh an mhótair.
Is féidir leis an gcóras maighnéadach úsáid a bhaint as croíleacáin chruach sileacain fuar-rollta, struchtúr bearna aeir optamaithe, agus ábhair mhaighnéadacha ísealchaillteanais chun tréithe cobhsaí ionduchtaithe a choinneáil agus caillteanais maighnéadacha a rialú le linn oibriú leanúnach.
Is féidir leis an gcóras inslithe insliú ardteochta Aicme F, líonta folúis, agus ábhair inslithe lasair-retardant a ionchorprú. Tacaíonn na bearta seo le neart tréleictreach, cobhsaíocht mheicniúil, agus oibriú iontaofa faoi choinníollacha tionsclaíocha leanúnacha.
Sampla: SWF-4 3 2-1200
| Cód | Cur síos |
|---|---|
| SWF | Sraith Scagaire Tonn Sine Leictreach Dufew |
| 4 | Leibhéal voltais (2=220V, 4=380V, 6=690V) |
| 3 | Uimhir na céime (3=Trí phas, 1=Céim amháin) |
| 2 | Suíomh suiteála (taobh aschuir VFD) |
| 1200 | Reatha rátáilte (1200A) |
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas Rátáilte | 220VAC / 380VAC / 690VAC / 1140VAC |
| Minicíocht Oibriúcháin | 50Hz / 60Hz / Saincheaptha |
| Minicíocht Iompróra | 2kHz-8kHz |
| Saobhadh Armónach Voltais | ≤5% |
| Reatha Rátáilte | 5A- 1200A |
| Fad Cábla uasta | Suas le 3000m (ag brath ar an iarratas) |
| Cumas Overload | 1.5 × sruth rátáilte ar feadh 1 nóiméad |
| Ardú Teochta | ≤80K |
| Leibhéal Torainn | ≤65dB |
| Neart Tréleictreach | 3000VAC / 10S |
| Friotaíocht Inslithe | ≥100mΩ |
| Grád Cosanta | IP00 / IP20 |
| Rang Inslithe | Aicme F (155 ℃) |
| Caighdeán | GB/T15287/8 |
Tá réitigh Scagaire Tonn Dufew Sine oiriúnach do chórais VFD a éilíonn feidhmíocht tonnform aschuir feabhsaithe agus cosaint mótair.
| Iarratas | Príomhriachtanas |
|---|---|
| Córais mótair fad-achair | Laghdaigh strus voltas a bhaineann le cábla |
| Córais caidéil agus lucht leanúna | Feabhas a chur ar chobhsaíocht oibríochta mótair |
| Trealamh CNC | Tacaigh le feidhmíocht meaisínithe beachtas |
| Línte uathoibrithe tionsclaíochta | Cur isteach leictreach a laghdú |
| Ardaitheoirí | Feabhas a chur ar iontaofacht tiomáint |
| Craenacha agus trealamh ardaithe | Tacaigh le luasghéarú agus coscánaithe go minic |
| Suiteálacha mótair lasmuigh | Cumasaigh cianoibriú trealaimh |
Déanann Dufew Electric comhpháirteanna leictreonacha cumhachta tionsclaíocha, lena n-áirítear scagairí, imoibreoirí, friotóirí coscánaithe, claochladáin, agus réitigh leictreacha saincheaptha. Maidir le táirgí scagtha tonnchruth, déantar táirgeadh trí phróisis rialaithe ó ullmhú comhpháirteanna maighnéadacha agus foirceannadh go cóireáil inslithe, tuile, tástáil leictreach, agus iniúchadh deiridh.
Áirítear le próisis déantúsaíochta:
- Próiseáil croí maighnéadach
- Beachtas foirceannadh
- Cóireáil inslithe
- Tuile folúis
- Tástáil feidhmíochta leictreach
Clúdaíonn cigireacht cáilíochta príomhpharaiméadair leictreacha agus meicniúla, agus áirítear leis na seiceálacha:
- Tástáil friotaíochta inslithe
- Tréleictreach withstand tástála
- Fíorú paraiméadar leictreach
- Tástáil ardú teochta
- Iniúchadh cuma dheiridh
Tacaíonn Dufew Electric freisin le déantúsaíocht OEM, paraiméadair leictreacha saincheaptha, tacaíocht iarratais innealtóireachta, agus soláthar bunaithe ar thionscadail. Is féidir líníochtaí táirge, tuarascálacha tástála, agus doiciméid deimhniúcháin a sholáthar de réir riachtanais an chustaiméara agus an tionscadail.
Soláthraíonn Dufew réitigh phacáistithe de chaighdeán onnmhairithe do tháirgí leictreacha tionsclaíocha.
Áirítear le pacáistiú:
- Cosaint taise-resistant
- Shocrú turraing-resistant
- Cásanna adhmaid treisithe le haghaidh samhlacha trom
- Lipéid aitheantais táirge
- Doiciméid theicniúla
Déantar iniúchadh ar gach aonad roimh an loingsiú chun a chinntiú go gcomhlíonann sonraíochtaí an táirge riachtanais an chustaiméara.
| Comparáid | Scagaire Tonn Sine | Imoibreora Aschuir |
|---|---|---|
| Prionsabal Scagtha | Scagadh pas íseal LC chun comhpháirteanna PWM a laghdú | Méadaítear an bac chun an t-athrú reatha a theorannú |
| Príomhfheidhm | Feabhsaíonn cáilíocht tonnchruth agus cuireann sé strus ardmhinicíochta faoi chois | Laghdaíonn sé ráta ardú voltais agus luaineacht reatha |
| Tonnform Aschuir | Aschur voltais gar-sinusoidal | Fanann tonnform PWM |
| Iarratas Cábla | Oiriúnach do chórais cábla mótair níos faide | Úsáidtear go príomha le haghaidh achair cábla measartha |
| Cosaint Mótair | Soláthraíonn cosaint níos láidre i gcoinne strus ard-minicíochta | Soláthraíonn cosaint mótair bhunúsach |
Úsáideann Scagaire Sine Wave struchtúr scagtha LC chun comhpháirteanna aistrithe PWM a laghdú agus feabhas a chur ar cháilíocht tonnform taobh mótair. Méadaíonn imoibreoir aschuir den chuid is mó impedance chun athruithe reatha a theorannú agus ráta ardú voltais a laghdú, ach ní dhéanann sé an tonnform aschuir a athmhúnlú go mór.
Moltar d'iarratais le cáblaí mótair fada, mótair íogair, ceanglais dhian EMC, nó córais ina bhféadfadh strus voltas PWM difear a dhéanamh ar iontaofacht mótair.
Tá. Is féidir na paraiméadair scagtha a shaincheapadh de réir fad cábla, cumhacht mótair, tréithe VFD, agus coinníollacha oibriúcháin.
Tá. Tacaíonn Dufew le dearaí saincheaptha bunaithe ar rátáil voltais, cumas reatha, minicíocht iompróra, riachtanais suiteála, agus coinníollacha iarratais sonracha.
