Cuirimid punann cuimsitheach ar fáil lena n-áirítear friotóirí, aonaid coscánaithe, imoibreoirí, scagairí cumhachta, agus claochladáin, le roghanna saincheaptha iomlána chun freastal ar riachtanais iarratais éagsúla.

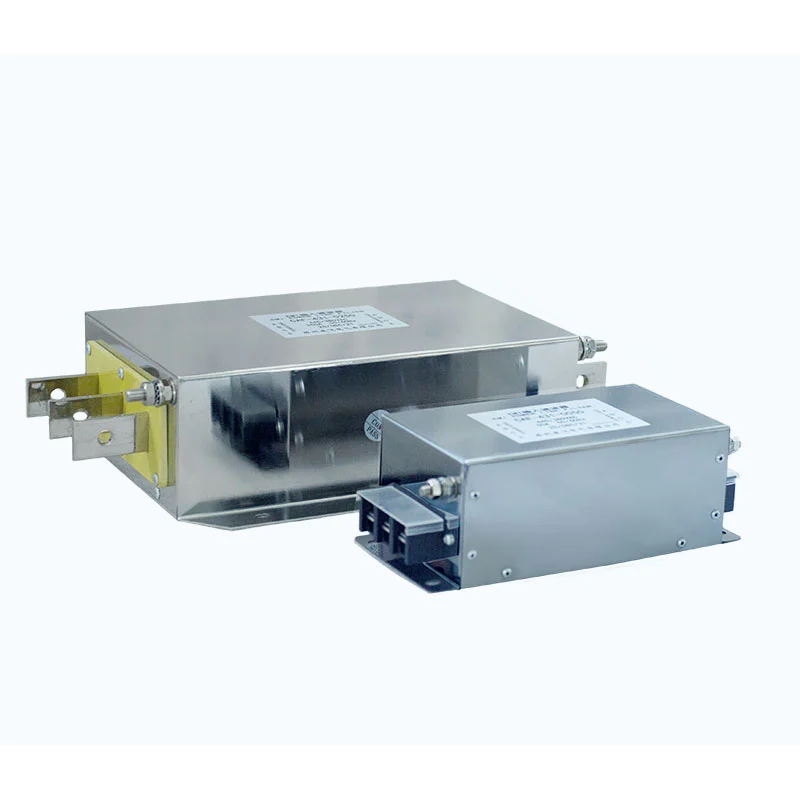

Ionchorpraíonn an Scagaire Trasnaíochta Leictreamaighnéadacha líonra scagtha ilchéime pas íseal ar a bhfuil comh-mhód choke, X toilleoirí, toilleoirí Y, agus friotóirí.
Úsáideann an choke mód comónta dhá sheoltóir créachta ar an gcroí maighnéadach céanna agus cuireann sé bac mór ar thrasnaíocht mhodhanna coitianta. Tá toilleoirí X ceangailte trasna na seoltóirí líne chun trasnaíocht mhodh difreálach a chosc, agus tá toilleoirí Y ceangailte idir na línte cumhachta agus an talamh chun cosán a sholáthar do thorann ard-minicíochta mód coitianta go talamh.
Oibríonn na comhpháirteanna seo le chéile chun leathanbhanda faoi chois EMI a sholáthar. Tá an struchtúr scagtha ilchéime optamaithe de réir na saintréithe minicíochta trasnaíochta a bhíonn coitianta in iarratais tiomána minicíochta athraitheach.
| Paraiméadar | Sonraíocht |
|---|---|
| Voltas Rátáilte | 220VAC / 380VAC / 690VAC / 1140VAC |
| Minicíocht Oibriúcháin | 50Hz / 60Hz / suas le 500Hz |
| Reatha Rátáilte | 5A-- 1600A |
| Neart Tréleictreach | Líne-go-Líne: 1500VDC, 60s; Líne-go-Talamh: 2500VDC, 60s |
| Friotaíocht Inslithe | > 100MΩ ag 1000VDC |
| Cumas Overload | 1.4 × rátáil reatha ar feadh 1 nóiméad, le eatraimh 15 nóiméad ar a laghad |
| Fad Cábla uasta | 400m do chábla sciath; 300m le haghaidh cábla gan sciath |
| Rátáil Cosanta | IP00 / IP20 |
| Rang Inslithe | T40 / F (155°C) |
| Rátáil retardant lasair | UL94 V-2 |
| Caighdeán Táirge | GB/T 15287/8 |
- Mód Coiteann agus Mód Difreálach a Shochtadh: Tá an líonra scagtha deartha chun trasnaíocht leictreamaighnéadach de mhodh comónta agus de mhodh difreálach araon a mhaolú.
- Faoi chois EMI Déthreo: Is féidir leis an scagaire trasnaíocht taistil idir an soláthar cumhachta agus an trealamh ceangailte a mhaolú, rud a chabhraíonn le tarchur torainn gan iarraidh sa dá threo a laghdú.
- Comhoiriúnacht Feidhmchláir VFD: Deartha do chórais tiomána minicíochta athraitheach nuair a éilíonn trasnaíocht leictreamaighnéadach a bhaineann le hathrú agus torann seolta a chur faoi chois.
- Scagadh Ilchéime: Soláthraíonn an meascán de choke mód coitianta, toilleoirí X, toilleoirí Y, agus eilimintí resistive feidhmíocht scagtha ilchéime.
- Raon Leictreach Leathan: Tacaíonn roghanna voltas rátáil ó 220VAC go 1140VAC agus roghanna reatha rátáilte ó 5A go 1600A le raon leathan d’fheidhmchláir chumhachta tionsclaíocha.
- Dearadh Reatha Sceitheadh Íseal: Dearadh an struchtúr scagtha agus aird á tabhairt ar riachtanais reatha sceite agus ar thalamh an chórais.
- Iarratais Cábla Fada: Tá cumraíochtaí oiriúnacha ar fáil do chórais VFD ag baint úsáide as cáblaí mótair fada, faoi réir tiomáint iarbhír, cábla, mótair, agus coinníollacha suiteála.
- Roghnú Saincheaptha: Is féidir le Dufew Electric voltas rátáil, reatha, minicíocht, fad cábla, coinníollacha suiteála, agus paraiméadair iarratais eile a mheas maidir le roghnú táirgí.
Tá an Scagaire Cur isteach Leictreamaighnéadach oiriúnach d'fheidhmchláir thionsclaíocha ina bhfuil comhoiriúnacht leictreamaighnéadach agus cáilíocht cumhachta tábhachtach, lena n-áirítear:
1. Trealamh tionsclaíoch le ceanglais dhian-chomhoiriúnachta leictreamaighnéadacha.
2. Córais a úsáideann VFDanna iolracha inar gá trasnaíocht leictreamaighnéadach idir tiomántáin a rialú.
3. Feidhmchláir ionchuir VFD i gcás ina ndéantar nó i gcás trasnaíochta radaithe d’fhéadfadh tionchar a bheith acu ar an ngréasán cumhachta nó ar an trealamh in aice láimhe.
4. Córais VFD a bhfuil tionchar ag suaitheadh leictreach, trasnaíocht armónach, nó torann leictreamaighnéadach iomarcach.
5. Trealamh tionsclaíoch a éilíonn cosaint bhreise i gcoinne oibríocht neamhghnácha a bhaineann le cur isteach.
6. Trealamh déantúsaíochta agus uathoibrithe tionsclaíoch.
7. Fuinneamh in-athnuaite agus córais stórála fuinnimh ag baint úsáide as trealamh leictreonach cumhachta.
8. Córais tiomána mótair le ritheann cábla fada nó timpeallachtaí leictreamaighnéadacha éilitheach.
Teastaíonn níos mó ná an voltas agus an sruth a mheaitseáil le Scagaire Cur isteach Leictreamaighnéadach a roghnú. Ba cheart an scagaire a mheas de réir an chórais leictreachais iomlán, cumraíocht trealaimh, agus timpeallacht suiteála chun a chinntiú go bhfuil an tsonraíocht roghnaithe oiriúnach don iarratas atá beartaithe.
Is féidir le Dufew Electric tacú le meastóireacht theicniúil bunaithe ar voltas agus sruth rátáilte, minicíocht oibriúcháin, rátáil cumhachta VFD, cur isteach ar mhodh coitianta agus difreálach, fad cábla mótair, cumraíocht cábla sciath nó neamhshielded, coinníollacha talún, spás suiteála, ceanglais theirmeach, timpeallacht leictreamaighnéadach, agus líníochtaí custaiméara nó sonraíochtaí teicniúla.
I gcás tionscadal saincheaptha, is féidir le custaiméirí sonraíochtaí leictreacha, líníochtaí teicniúla, samplaí fisiceacha, faisnéis trealaimh, nó coinníollacha iarratais ar mheastóireacht innealtóireachta a sholáthar. Bunaithe ar na ceanglais seo, is féidir le Dufew Electric táirgí caighdeánacha a sholáthar nó cumraíochtaí scagaire a bhaineann go sonrach le feidhmchlár a fhorbairt.
Roghnaigh voltas rátáil an scagaire agus an sruth rátáilte de réir rátáil cumhachta VFD agus timpeallacht leictreamaighnéadach. Mar threoirlíne roghnúcháin ghinearálta, is féidir sruth rátáilte an scagaire a roghnú thart ar 1.2--1.5 uair sruth rátáilte an trealaimh, faoi réir an iarratais iarbhír agus mholtaí an mhonaróra. Ní mór voltas rátáil an scagaire a mheaitseáil leis an voltas oibriúcháin VFD.
Seiceáil an t-imfhálú le haghaidh damáiste, deimhnigh go bhfuil na críochfoirt slán, agus deimhnigh go bhfuil marcálacha agus sonraíochtaí an táirge le feiceáil go soiléir.
Suiteáil an scagaire ag pointe iontrála cumhachta an trealaimh nó ag taobh ionchuir na foinse trasnaíochta, mar shampla VFD, agus é a choinneáil chomh gar agus is praiticiúil don trealamh cosanta.
Nuair a bheidh tú suiteáilte ar chomh-aireachta rialaithe miotail, cinntigh go leor teagmhála miotail-go-miotail idir an t-imfhálú scagaire agus an comh-aireachta chun tacú le diomailt teasa agus sciath leictreamaighnéadach.
Bain úsáid as na poill gléasta ainmnithe chun an scagaire a dhaingniú taobh istigh den chomh-aireachta rialaithe nó ar an pláta gléasta. Cinntigh go bhfuil an scagaire suiteáilte go daingean agus go gcuirtear san áireamh i gceart riachtanais mheaitseála bhac agus talamh.
Ceangail an scagaire i sraith idir an soláthar cumhachta agus an t-ionchur VFD de réir an léaráid sreangú. Ná aisiompaigh na críochfoirt ionchuir agus aschuir.
Ní mór an críochfort talún a nascadh go hiontaofa le cré cosanta. Coinnigh an nasc talún chomh gearr agus is praiticiúil; moltar fad seoltóir talaimh nach mó ná 30cm.
Ná cuachta na sreanga ionchuir scagaire mar aon leis an taobh ualach nó sreanga aschuir. Má dhéantar é seo is féidir an cúpláil leictreamaighnéadach idir na taobhanna ionchuir agus aschuir a mhéadú agus cumas an scagaire EMI a shochtadh a laghdú go suntasach.
Ba cheart sreangú ionchuir agus aschuir a stiúradh ar leithligh chun cúpláil nach dteastaíonn a íoslaghdú.
Tar éis a dhearbhú go bhfuil gach nasc ceart, cumhacht ar an gcóras agus monatóireacht a dhéanamh ar riocht oibriúcháin VFD. Fíoraigh an bhfuil an laghdú ionchais ar chur isteach leictreamaighnéadach agus ar choinníollacha oibriúcháin neamhghnácha bainte amach.
| Fachtóir Comparáide | Scagaire EMI Ilchodach Comhtháite Dufew | Scagaire Simplí Traidisiúnta |
|---|---|---|
| Struchtúr Scagtha | Scagadh ilchéime ag baint úsáide as meascán de choke mód coitianta, toilleoirí X, toilleoirí Y, agus eilimintí resistive | Go hiondúil braitheann sé ar struchtúr ionduchtach aonchéime níos simplí |
| Faoi chois EMI | Deartha chun aghaidh a thabhairt ar chur isteach mód coiteann agus difreálach araon | D'fhéadfadh srianadh trasnaíochta ard-minicíochta a bheith teoranta ag brath ar an struchtúr scagaire |
| Bainistíocht Teirmeach | Is féidir le dearadh struchtúrach comhtháite tacú le socrú comhpháirteanna níos eagraithe agus le bainistíocht theirmeach | Féadfaidh tiúchan na gcomhpháirt carnadh teasa logánta a mhéadú faoi choinníollacha ard-ualaigh leanúnacha |
| Suiteáil | Is féidir le cumraíocht chomhtháite scagaire a shimpliú gléasta agus nasc leictreach | D'fhéadfadh go mbeadh gléasadh agus sreangú breise ag teastáil ó chomhpháirteanna scagtha ar leith |
| Bainistíocht Ábhar | Is féidir le haonad comhtháite amháin códú ábhar agus bainistíocht fardail a shimpliú | Féadfaidh comhpháirteanna iolracha líon na n-ítimí ábhartha a mhéadú |
| Raon Feidhmchláir | Oiriúnach do chórais VFD agus do thimpeallachtaí tionsclaíocha le riachtanais EMI éilitheacha | Níos oiriúnaí d'iarratais réasúnta simplí ag brath ar an timpeallacht leictreach |
Is monaróir agus soláthraí comhpháirteanna leictreonaic cumhachta atá bunaithe sa tSín é Dufew Electric, le cumais déantúsaíochta a chlúdaíonn friotóirí tionsclaíocha, córais coscánaithe, imoibreoirí, scagairí IEA, scagairí cumhachta, claochladáin, agus comhpháirteanna leictreacha saincheaptha. Maidir le Scagairí Cur isteach Leictreamaighnéadacha, déantar táirgeadh agus cigireacht de réir sonraíochtaí táirge, ceanglais theicniúla is infheidhme, agus riachtanais an chustaiméara.
Clúdaíonn an próiseas déantúsaíochta roghnú ábhar, cóimeáil comhpháirteanna, tástáil leictreach, fíorú feidhmíochta, cigireacht deiridh, pacáistiú agus loingsiú. I measc na bpríomhsheiceálacha cáilíochta tá:
- Voltas rátáilte agus fíorú reatha
- Tástáil friotaíochta inslithe
- Tástáil neart tréleictreach
- Tástáil feidhmíochta leictreach
- Cigireacht amhairc agus tríthoiseach
- Cigireacht críochfoirt agus nasc
- Cigireacht táirge deiridh
Déantar sonraíochtaí táirge agus ceanglais iniúchta a rialú ar fud na táirgeachta chun feidhmíocht leictreach comhsheasmhach agus cáilíocht táirgí a choinneáil. Is féidir taifid tástála a bhaineann go sonrach le táirge agus doiciméadú teicniúil a sholáthar freisin de réir riachtanais an tionscadail.
Coinníonn Dufew Electric deimhnithe cáilíochta ábhartha, doiciméadú táirge, agus taifid tástála chun tacú le riachtanais mheastóireachta agus soláthair na gcustaiméirí.
Is féidir deimhnithe agus doiciméid theicniúla is infheidhme a sholáthar le haghaidh athbhreithnithe de réir riachtanais shonracha an táirge, an tionscadail agus an chustaiméara.
Mar sholáthraí comhpháirteanna leictreonaic cumhachta sa tSín, tacaíonn Dufew Electric le horduithe B2B idirnáisiúnta ó roghnú táirgí agus meastóireacht samplaí trí tháirgeadh, cigireacht, pacáistiú agus loingsiú.
Is féidir socruithe seachadta tipiciúla a chomhordú de réir toirte ordú, toisí an táirge, ceann scríbe, am luaidhe, agus riachtanais an chustaiméara.
I measc na roghanna lóistíochta atá ar fáil tá:
- Lastais Farraige: Oiriúnach d'orduithe idirnáisiúnta rialta agus mórmhéide.
- Lastais Aeir: Oiriúnach do lastais phráinneacha, samplaí, agus orduithe toirt níos lú.
- Seachadadh Sloinn: Oiriúnach le haghaidh samplaí teicniúla agus pacáistí beaga ina bhfuil gá le seachadadh níos tapúla.
- Seoltóir Ainmnithe Custaiméara: Is féidir le Dufew Electric an loingsiú a chomhordú le soláthraí lóistíochta ainmnithe an chustaiméara nuair is gá.
Is féidir pacáistiú onnmhairithe a shocrú de réir struchtúr táirgí agus riachtanais iompair chun cabhrú le comhpháirteanna leictreacha a chosaint le linn láimhseála agus idirthurais idirnáisiúnta.
Díríonn Dufew Electric ar chomhpháirteanna leictreonaice cumhachta lena n-áirítear friotóirí, córais choscánaithe, imoibreoirí, Scagairí Trasnaíochta Leictreamaighnéadacha, scagairí cumhachta, agus claochladáin.
Is féidir roghnú táirgí a mheas de réir paraiméadair leictreacha, tréithe VFD, fad cábla, timpeallacht leictreamaighnéadach, coinníollacha suiteála, agus ceanglais chórais eile.
Tacaíonn Dufew le sonraíochtaí leictreacha saincheaptha, cumraíochtaí, líníochtaí, samplaí, agus ceanglais a bhaineann go sonrach le feidhmchlár faoi réir meastóireachta innealtóireachta.
Áirítear le déantúsaíocht cigireacht ábhair, cóimeáil rialaithe, tástáil leictreach, cigireacht deiridh, agus doiciméadú táirgí de réir na gceanglas is infheidhme.
Tacaíonn Dufew Electric le monaróirí trealaimh, comhtháthóirí córais, dáileoirí, custaiméirí OEM, agus úsáideoirí tionsclaíocha le soláthar táirgí agus comhordú lóistíochta idirnáisiúnta.
Laghdaíonn a líonra scagtha torann nach dteastaíonn ag taisteal idir an soláthar cumhachta agus an trealamh ceangailte, rud a chabhraíonn le trasnaíocht leictreamaighnéadach isteach agus amach a laghdú.
Is féidir, nuair a bhíonn gá le cosc breise IEA. Tugann imoibreoirí aghaidh go príomha ar armónachas reatha agus ar shuaitheadh cumhachta, agus díríonn scagairí IEA ar thorann leictreamaighnéadach. Mar sin is féidir leo a chéile a chomhlánú.
Tá na seoltóirí inslithe go leictreach agus an croí maighnéadach céanna á roinnt acu. Faoi ghnáthoibriú mód difreálach, cuireann a sreabha maighnéadacha a chéile ar ceal den chuid is mó.
Úsáidtear toilleoirí Uimh. X trasna seoltóirí líne le haghaidh torann modh difreálach, agus nascann toilleoirí Y idir línte cumhachta agus an talamh le haghaidh torainn comhmhodha. Tá ceanglais sábháilteachta agus inslithe éagsúla acu.
Déanann Dufew Electric comhpháirteanna leictreonacha cumhachta do thiomáineann mótair, uathoibriú tionsclaíoch, fuinneamh in-athnuaite, stóráil fuinnimh agus córais rialaithe cumhachta. Le tacaíocht innealtóireachta, táirgeadh rialaithe, tástáil leictreach, saincheaptha, agus cumais soláthair domhanda B2B, soláthraímid réitigh iontaofa atá oiriúnaithe do riachtanais tionscail éagsúla.
Déan teagmháil le Dufew Electric le haghaidh roghnú táirgí, sonraíochtaí teicniúla, saincheaptha, samplaí, agus soláthar idirnáisiúnta.
